Apresentação

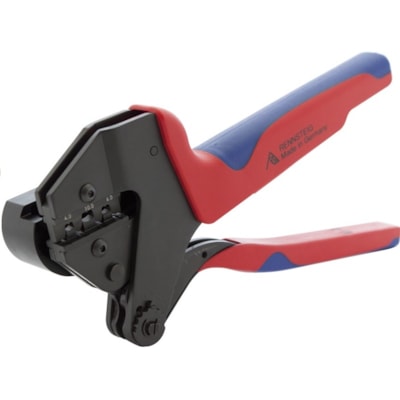

O Alicate para crimpagem de conectores MC4 é produzido em aço carbono de alta resistência e possui 01 ano de garantia contra defeitos de fabricação. É próprio para crimpagem de cabos fotovoltaicos e cabos flexíveis com seção de 4mm², 6mm² ou 10mm² em terminais de conectores do tipo MC4.
Esta ferramente é recomendada para crimpagem de conectores MC4 (Linha Solar 2). O excelente manuseio, a fácil troca dos terminais de crimpagem com suporte para posicionamento são alguns dos pontos positivos deste alicate. Crimpa terminais macho e fêmea.
O alicate de crimpagem Rennsteig reune:
INSTRUÇÕES PARA CRIMPAGEM DE CONECTORES MC4
ITENS INCLUSOS
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
ESPECIFICAÇÕES DO PRODUTO
Esta ferramente é recomendada para crimpagem de conectores MC4 (Linha Solar 2). O excelente manuseio, a fácil troca dos terminais de crimpagem com suporte para posicionamento são alguns dos pontos positivos deste alicate. Crimpa terminais macho e fêmea.
O alicate de crimpagem Rennsteig reune:
- Dentes paralelos para crimpagem;
- Catraca de alta precisão para crimpagem;
- O alicate faz 1,2 Toneladas de pressão, com esforço mínimo;
- Possui conjunto de moldes de crimpagem de alta precisão;
- Suporte para posicionamento dos terminais substituivel;
- Qualidade de fabricação Alemã.
INSTRUÇÕES PARA CRIMPAGEM DE CONECTORES MC4
- Insira o terminal do conector MC4 no batente, de acordo com o cabo a ser crimpado (4mm², 6mm² ou 10mm²)
- Abra o alicate e verifique se o terminal está posicionado formando um "U" em relação a cunha e se está alinhado com fim da cunha.
- Decape o cabo a ser crimpado e insira no terminal do conector até que o isolamento do cabo encoste no encaixe de cravar.
- Feche o alicate até o fim do curso para crimpar o cabo. Abra o alicate e faça um teste para verificar a correta crimpagem e insira o terminal no conector MC4
ITENS INCLUSOS
- Alicate para crimpagem de conectores do tipo MC4 – AMC4
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
- Par de conectores fotovoltaicos tipo MC4. Clique Aqui para adquirir
- Cabo fotovoltaico e cabos flexíveis. Clique Aqui para visitar a sessão de condutores elétricos da Minha Casa Solar
ESPECIFICAÇÕES DO PRODUTO
- Comprimento: 21cm
- Peso: 0,689Kg
- Faixa de crimpagem: 4mm²/ 6mm² /10mm²
- Material super resistente
Especificações
ESPECIFICAÇÕES DO PRODUTO
- Comprimento: 21cm
- Peso: 0,689Kg
- Faixa de crimpagem: 4mm²/ 6mm² /10mm²
- Material super resistente
Downloads
Passo a Passo de Utilização em InglêsAcessórios Recomendados
Garantia
O Alicate para crimpagem de conectores MC4 da Rennsteig possui 01 ano de garantia contra defeitos de fabricação.
