Sobre o Produto
O conector MC4 com a tecnologia PV-Stick dispensa alicate especial e permite que o cabo seja crimpado utilizando apenas as mãos. Permite conexão de painéis solares em série com tensão máxima de 1000Vcc e corrente de até 30A, utilizando cabos de 4mm² ou 6mm². Conta com certificação internacional TUV com a norma DIN EN 50521 e 1 ano de garantia contra defeitos.

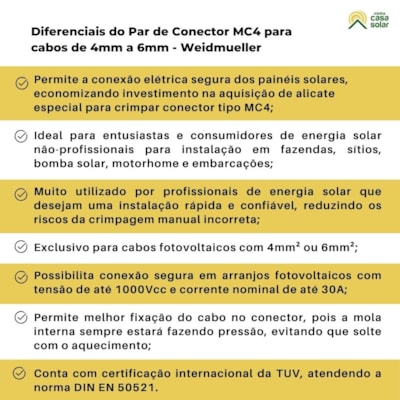

Diferenciais do Par de Conector MC4 para cabos de 4mm a 6mm - Weidmueller
| Permite a conexão elétrica segura dos painéis solares, economizando investimento na aquisição de alicate especial para crimpar conector tipo MC4; |
| Ideal para entusiastas e consumidores de energia solar não-profissionais para instalação em fazendas, sítios, bomba solar, motorhome e embarcações; |
| Muito utilizado por profissionais de energia solar que desejam uma instalação rápida e confiável, reduzindo os riscos da crimpagem manual incorreta;; |
| Exclusivo para cabos fotovoltaicos com 4mm² ou 6mm²; |
| Possibilita conexão segura em arranjos fotovoltaicos com tensão de até 1000Vcc e corrente nominal de até 30A; |
| Permite melhor fixação do cabo no conector, pois a mola interna sempre estará fazendo pressão, evitando que solte com o aquecimento; |
Inclui 01 conector macho e 01 conector fêmea do tipo MC4 da marca Weidmuller, uma grande fabricante alemã de condutores elétricos e dispositivos eletroeletrônicos. Contam com a confiabilidade da certificação internacional TUV em conformidade com a norma DIN EN 50241.
Esses conectores MC4 são exclusivos para uso com cabos com espessura de 4mm² ou 6mm². Ideal para formação de linhas de painéis solares com conexão em série em sistemas On-Grid, Híbridos ou Off-Grid, respeitando a tensão máxima de 1000Vcc e corrente nominal de até 30A.
Contam com a tecnologia PV-Stick (engate rápido) que permite que o condutor seja crimpado no conector utilizando somente as mãos e dispensa o uso de alicate especial. Além disso, permite melhor fixação do cabo no conector porque a mola interna sempre estará fazendo pressão, evitando que solte com o aquecimento.
Este par de conector PV-Stick tem excelente durabilidade em temperaturas elevadas (-40°C a 85°C), típicas em instalações de sistemas de energia solar. Os terminais de contato são feitos em cobre estanhado para assegurar melhor condutividade elétrica. Também possui alta resistência mecânica aos ventos e proteção IP65, sendo à prova de poeira e jatos de água.
Sobre a marca
Fundada em 1850, a Weidmuller é um fabricante alemão especializado na fabricação de conectores elétricos e dispositivos eletroeletrônicos com atuação em mais de 80 países.

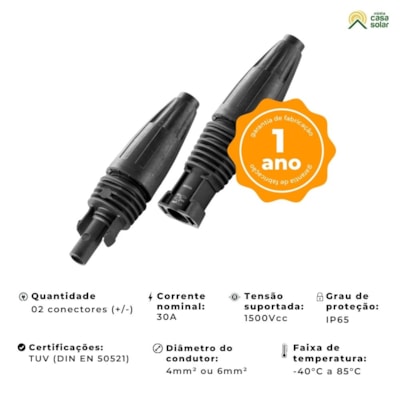

Especificações Técnicas
- Corrente nominal: 30A
- Tensão suportada: 1500Vcc (IEC)
- Certificações: TUV (DIN EN 50521)
- Diâmetro mínimo do condutor: 4mm²
- Diâmetro máximo do condutor: 6mm²
- Grau de proteção: IP65
Usos Mais Comuns
Usos mais comuns em sistemas de energia solar:
On-Grid e Híbridos para formação de linhas de painéis solares com conexões em série;
Off-Grid para formação de arranjos de placas solares em série.
Itens Inclusos
- 1 PV-Stick (+) Conector MC4 Positivo com a tecnologia PV-Stick
- 1 PV-Stick (-) Conector MC4 Negativo com a tecnologia PV-Stick
Perguntas Frequentes
Não. Este modelo é ideal para conexões em série entre painéis solares. Para conexões em paralelo, é necessário utilizar o par de conectores em Y.
