Sobre o Produto
O controlador de carga solar MPPT de 60A SRNE - Shiner 2460, funciona com baterias em 12V (800W solar) e 24V (1600W solar). Tem alta qualidade e durabilidade, ideal para uso contínuo e severo em residências e na indústria. Permite uso de placas pequenas e grandes com baterias como: 150W, 340W, 555W e 650W. Conta com a tradição da marca SRNE e 01 ano de garantia.

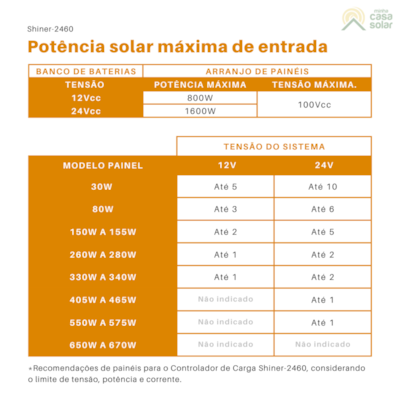

| Potência solar máxima na entrada CCS-2460 | ||
| Tensão do banco de baterias | Potência máxima dos módulos | Tensão máxima dos módulos |
| 12Vcc | 800W | 100Vcc |
| 24Vcc | 1600W | 100Vcc |
O SHINER 2460 da SRNE é a solução ideal para aproveitar toda a energia das placas solares para carregar ao máximo as baterias. Isso acontece porque ele possui tecnologia MPPT que funciona de verdade e tem 99,9% de eficiência para captar os maiores valores de tensão (V) e corrente (A) do conjunto (arranjo) de placas. Além disso, ele reduz a tensão que chega dos módulos e aumenta a corrente que vai para as baterias, “turbinando” seu carregamento. Esse conjunto de tecnologias permite até 30% mais energia entregue para as baterias, quando comparamos com os tradicionais controladores PWM. Por isso, o Controlador MPPT SRNE 2460 é um investimento mais inteligente e a opção mais aceita pelos consumidores que buscam um bom custo-befícieno no investimento em energia solar.

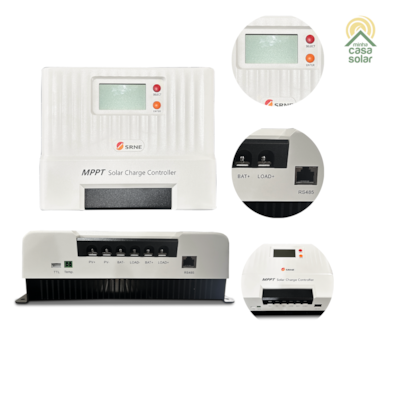

O Controlador SRNE é fabricado com materiais robustos e possui alta durabilidade, tendo longa vida útil em condições exigentes. Por exemplo, ambientes industriais com elevada deposição de sujeira e ambientes tropicais com alta umidade. Conta com amplo dissipador de calor em alumínio (dispensa ventoinha), capaz de realizar o resfriamento dos componentes eletrônicos mesmo em ambientes bastante quentes. Funciona em temperaturas de até -35°C~65°C, ideal para uso em todas as regiões do país, inclusive no nordeste e em locais com calor extremo. Em resumo, o controlador pode ser utilizado de forma contínua e intensiva em residências, empresas e indústrias.
Mais seguro, o Shiner de 60A possui um conjunto de proteções elétricas acima da média: sobretensão nos módulos, conexão invertida dos módulos, curto-circuito nas baterias, sobretemperatura, curto-circuito nas cargas, sobrecarga das baterias, sobretensão/descarga excessiva, carga reversa noturna, limite de potência de entrada.
O Controlador MPPT reduz a tensão do arranjo fotovoltaico e aumenta a corrente de carga das baterias. Essa tecnologia permite ampla compatibilidade com placas solares de médio e grande porte, independentemente da tensão, como modelos de 280W, 330W, 450, 550W e 650W. A única limitação é que o arranjo série/paralelo de módulos não pode ultrapassar tensão de 100Vcc e a corrente de 60A.
Este controlador de carga solar para baterias é muito utilizado com placas de 150W, 155W e 160W, suportando arranjos com vários módulos. Por exemplo, você pode conectar no controlador 03 placas ligadas em série quando as baterias estão em 12V ou até 6 placas com baterias ligadas em 24V (02 arranjos com 3 paineis em série cada um).
O Controlador MPPT da SRNE apresenta ótima versatilidade, suportando carregar quase todas as baterias disponíveis no mercado brasileiro, como chumbo-ácidas (seladas, ventiladas, gel) e baterias de lítio, como LiFePO4 (necessária configuração dos parâmetros).
O Shiner 2460 possui datalogger interno e permite ao usuário consultar os dados armazenados em histórico por até 200 dias. Dessa forma, o operador pode ter acesso a um rico banco de dados, como: geração solar, consumo de energia na saída “Load” e tensão do banco de baterias. Esse recurso é muito útil para empresas e profissionais que conectam cargas críticas ao sistema fotovoltaico, como sistemas de telecomunicação e precisam monitorar o funcionamento à distância (não muito longa).
O Controlador Shiner permite monitoramento remoto utilizando os protocolos TTL, CAN e RS-485. O protocolo de comunicação serial TTL tem taxa de transmissão de 9.600 BPS (bits por segundo). Já os protocolos de comunicação serial RS-485 e CAN contam com Interface RJ45, saída de energia de 5V/200mA e taxa de transmissão de 9.600 BPS. Esses protocolos são amplamente utilizados para transmissão de dados em redes cabeadas.
O MPPT 2460 da SRNE permite 17 modos de operação das cargas conectadas na saída “Load”, utilizando como ponto de partida a luz solar ou os botões do controlador:
Controle Dependente da Luz: utiliza um resistor (LDR) para detectar a intensidade da luz solar e ligar/desligar a carga conforme a incidência da luz solar, é ideal para sistemas que operam automaticamente ao amanhecer ou anoitecer.
Controle Dependente da Luz e Tempo: o controlador reage à intensidade da luz solar e possibilita definir um temporizador para controlar a duração da carga, perfeito para aplicações que exigem operação por períodos específicos, como iluminação noturna usando poste solar.
O Modo Manual: o usuário tem controle total sobre as operações, podendo ligar ou desligar a carga apertando um botão no controlador.
Sobre a marca
Fundada em 2008, a SRNE Solar é uma empresa de alto nível tecnológico especializada no desenvolvimento de controladores de carga e inversores carregadores para aplicação em sistemas fotovoltaicos Off-Grid. Está entre as maiores fabricantes de controladores de carga no mundo, com atuação no Brasil e em mais de 150 países.
Dados Técnicos
Entrada Fotovoltaica (PV):
Tensão Máxima de Entrada: 100 Vcc.
Faixa de Tensão MPPT: (Tensão da bateria +2V) até 72Vcc.
Potência Máxima de Entrada: 1600W para sistemas de 24V. 800W para sistemas de 12V.
Gerenciamento de Bateria:
Compatibilidade: Chumbo-ácido, Li-ion e modos personalizados.
Tensão Nominal da Bateria: 12/24 Vcc.
Faixa de Operação: 8~32 Vcc.
Corrente de Carga Nominal: 60A.
Eficiência:
Rastreamento MPPT: >99%.
Eficiência de Conversão: 85%~98% (carga de 10%~100% da potência nominal).
Design e Comunicação

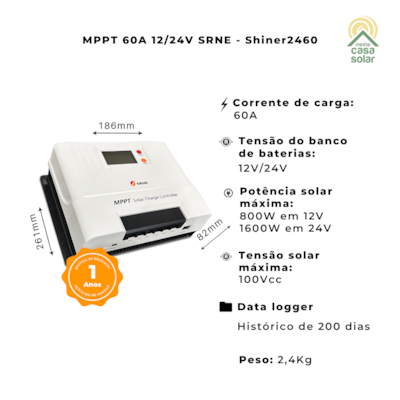

Dimensões: 261 x 186 x 82 mm.
Grau de Proteção: IP32 (proteção contra poeira e gotas d'água).
Interface de Comunicação
Porta RS485 RJ45 com taxa de transmissão de 9600 kbps
Suporte ao protocolo RV-C
Compatível com módulo externo BT-2 para monitoramento via aplicativo móvel.
Diferenciais
Rastreamento MPPT Avançado: Maximiza a eficiência na captação de energia solar.
Modos de Operação Versáteis: Atendem diferentes demandas de controle e configuração.
Conectividade Ampliada: Comunicação via RS485 e monitoramento remoto com módulo BT-2.
Usos mais comuns
Sistemas fotovoltaicos de pequeno porte em geral
Eletrificação de casas, sítios e fazendas distantes da rede elétrica
Equipamentos de internet e telefonia rural
Iluminação de vias públicas e iluminação residencial
Sistemas de emergência
Sinalização marítima, de estradas e ferrovias
Telecomunicações em geral
Itens inclusos
Controlador de carga 60A (12V/24V) MPPT – 60A SRNE - Shiner 2460
Manual de instruções
Download
Perguntas Frequentes
Quantos paineis podem ser utilizados com este controlador?
Este controlador permite o uso de um arranjo de módulos fotovoltaicos com potência somada de até 800W para saída em 12Vcc ou de até 1600W para saída em 24Vcc. A tensão (medida em Volts) dos paineis deve ser de até 100Vcc. Para ver a lista completa de módulos fotovoltaicos disponíveis na Minha Casa Solar, clique aqui.
Como é feita a instalação?

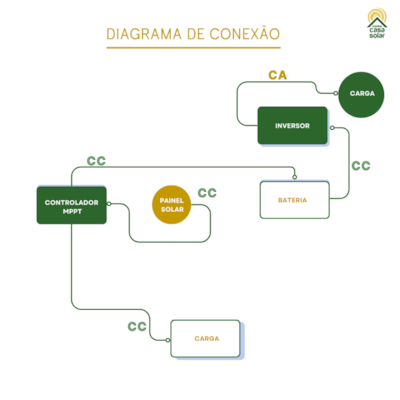

O primeiro passo é cobrir os paineis fotovoltaicos para que eles não produzam eletricidade. Em seguida a bateria deve ser conectada primeiramente ao controlador e posteriormente aos paineis.
As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc e em 24Vcc, entre em contato com a nossa equipe.

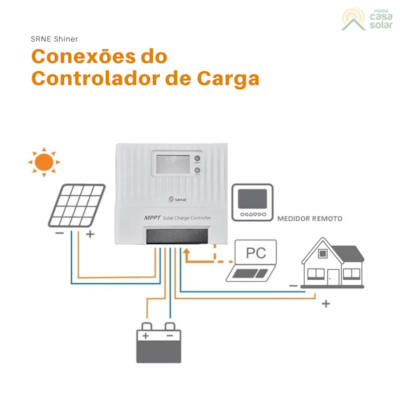

Em seguida, conectar as placas fotovoltaicas entre si e conectá-las ao controlador de carga. Posteriormente, as baterias devem ser conectadas entre si e ao controlador de carga e descarga.
As baterias devem ficar o mais próximo possível do controlador, em geral, entre 30 cm e 01 metro. Por último, podem ser ligados os equipamentos na saída do controlador de carga. Para verificar mais detalhes sobre a realização de conexões em 12Vcc e em 24Vcc, entre em contato com a nossa equipe.
Caso os equipamentos utilizados funcionem em 110Vca ou 220Vca será necessário adquirir um inversor de tensão adequado. Para ver a lista completa de inversores da Minha Casa Solar, clique aqui.
O inversor deve ser conectado aos terminais da bateria utilizando-se um fusível de proteção e os equipamentos 110Vca/220Vca devem ser ligados na saída do inversor. Durante a instalação é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo.
O controlador de carga deve ficar em local seco, protegido e ventilado. Nunca instale o controlador em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O controlador de carga não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
