Sobre o Produto

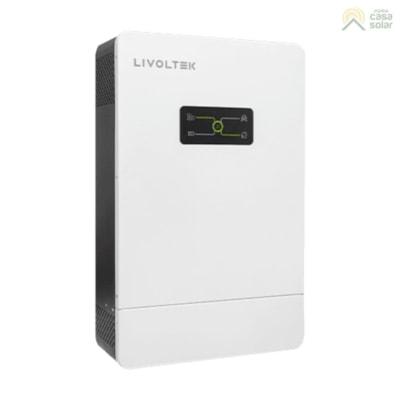

Inversor Carregador de baterias ideal para residências e empresas localizadas em áreas isoladas ou com queda frequente (função Nobreak); |
Permite instalação profissional e simplificada, ideal para instaladores não-especializados em energia solar com baterias; |

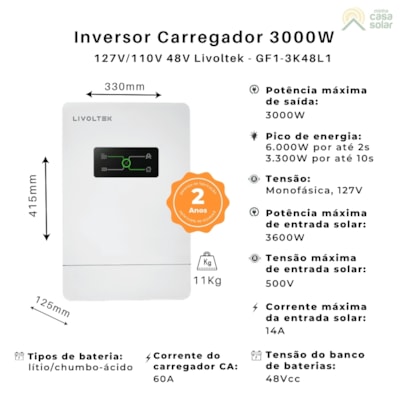

Fornece saída em 127V com onda senoidal e potência de 3.000W para uso contínuo ou até 6.000W em momentos de pico (2s); |
Inclui controlador de carga embutido que suporta até 3600W em placas solares (20% de oversizing) em arranjos com corrente de até 14A e tensão máxima de 500V; |
Mais eficiente, trabalha com baterias de lítio ou chumbo-ácido com tensão em 48V, reduzindo as perdas no cabeamento elétrico. Também permite conexão de baterias 12V conectadas em série, em arranjos de 4 em 4 baterias, para formar a tensão de 48V requerida; |
Funciona sem baterias para alimentar durante o dia bombas de água monofásicas 127V de até 3/4 cv em pequenas irrigações ou para abastecimento de caixas d’água em residências e fazendas; |

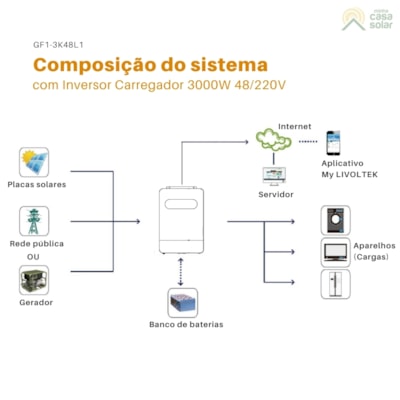

Permite conexão da rede ou gerador a diesel/gasolina para fornecer energia aos eletrodomésticos e recarregar as baterias, quando a produção solar for insuficiente e as baterias forem descarregadas; |
Conta com 2 anos de garantia contra defeitos de fábrica e a confiabilidade da LIVOLTEK, multinacional presente no Brasil desde 2013 e fornecedora de equipamentos elétricos de medição para grandes distribuidoras de energia. |
- bomba de superfície tipo periférica ou centrífuga;
- bomba submersa tipo palito, caneta ou sapo.
Já em sistemas Off-Grid com rede disponível em regiões urbanas, o inversor carregador LIVOLTEK é uma alternativa para:
- reduzir o consumo de eletricidade da concessionária devido à produção solar ser utilizada de modo imediato;
- assegurar reserva de energia, como Nobreak/UPS. Neste caso, quando acontecer manutenção ou queda da rede pública, a energia armazenada será direcionada para as cargas;
- economizar com a diferença de tarifa ao diminuir o consumo de empresas nos horários de ponta (tarifas mais altas), priorizando o uso da energia armazenada e a geração solar durante o dia
Sobre a marca
Especificações Técnicas
Entrada CA
Registro ANATEL: 08867-19-02673
Usos Mais Comuns
Usos mais comuns em sistemas Off-Grid
- Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
- Aplicações críticas e/ou que demandam alta disponibilidade de energia, como sistemas de irrigação, de telecomunicações, equipamentos de segurança e resfriamento, dentre outros.
- Nobreak solar em locais com queda frequente da energia fornecida pela concessionária;
- Aplicações com demanda de energia para uso diurno, quando utilizado sem banco de baterias. Por exemplo: abastecimento de caixa d’água em sítios e fazendas, e sistemas de irrigação, utilizando bomba de água.
Itens Inclusos
Download
Downloads:
Perguntas Frequentes
O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Em seguida, conectar as placas fotovoltaicas com o conector adequado e conectá-las na entrada da matriz solar indicada no inversor. Posteriormente, as baterias devem ser conectadas entre si e ao inversor.
As baterias devem ficar o mais próximo possível do inversor, em geral, entre 30 e 100 cm. Por último, podem ser ligados os cabos da saída CA do inversor para o QDG (Quadro de Distribuição Geral). Para verificar mais detalhes sobre a realização de conexões em 48Vcc entre em contato com a nossa equipe. O inversor deve ser fixado em uma parede com uma distância mínima onde terá a convecção natural. Durante a instalação, é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo. Na Minha Casa Solar, você encontra cabos próprios para essa conexão com as proteções indicadas para o seu inversor.
O inversor carregador deve ficar em local seco, protegido e ventilado. Nunca o instale em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.

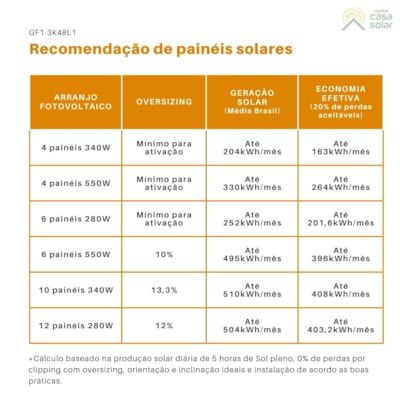

2. Quantos painéis podem ser utilizados com este inversor carregador?

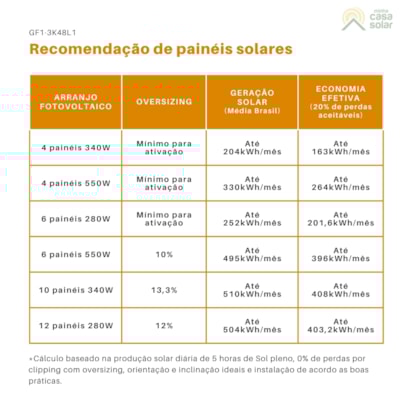

Este inversor carregador permite até 3600W de potência solar. A corrente elétrica gerada pelos módulos deve ser de até 14A e a tensão máxima do sistema deve ser de até 500V (Vmp). Confira a lista completa de módulos fotovoltaicos disponíveis na Minha Casa Solar.
3. Quais equipamentos posso ligar no inversor GF1-3K48L1?
O inversor GF1-3K48L1 suporta todo e qualquer equipamento elétrico/eletrônico com potência de até 3000W de uso contínuo e 6000W em momentos de pico. Por ser um inversor com onda senoidal pura, é compatível com equipamentos sensíveis à qualidade de energia.
4. Consigo enviar energia excedente para a concessionária?
Não. O inversor carregador não faz injeção de energia na rede elétrica pública. Caso queira alta disponibilidade de energia e ainda injetar a energia excedente na rede, é indicado aderir um inversor híbrido.
Se desejar um sistrema conectado à rede pública, sem baterias e que possa enviar eletricidade para a concessionária, recomendamos um inversor On-Grid.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
A placa solar captura a radiação solar e produz energia elétrica.
Veja os modelos disponíveis de painéis solares.A bateria estacionária armazena a energia captada/gerada pelo painel solar. Quando não há radiação solar, as baterias funcionam como o pulmão do sistema, mantendo os equipamentos ativos.
Visite a sessão de baterias solares..Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Os suportes para fixação dos módulos com instalação segura no telhado ou solo.
Visite a sessão de estruturas de montagem.A String box para proteger o sistema fotovoltaico contra raios e surtos elétricos.
Conheça os modelos de string box.Garantia
