Apresentação

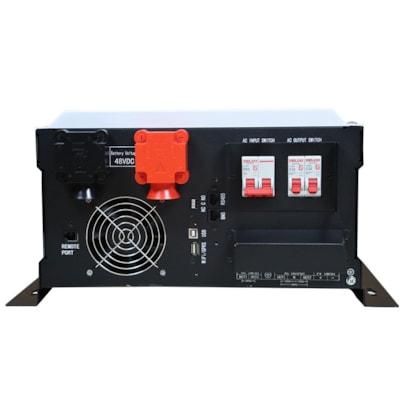

Este inversor Off Grid da Growatt disponibiliza até 10KW de potência para uso contínuo e até 30KVA em momentos de pico, permitindo armar motores e demais equipamentos com pico de corrente. O inversor mede 380x650x255mm, pesa 66Kg e conta com 02 anos de garantia contra defeitos de fabricação.
O inversor solar SPF 10KT HVM permite a formação de um sistema fotovoltaico mais eficiente e seguro, quando comparado com sistemas fotovoltaicos convencionais, compostos por controlador de carga solar e inversor de tensão separadamente. O inversor Growatt pode ser alimentado por até 03 fontes distintas: a energia solar fotovoltaica, a energia das baterias e a energia que pode ser conectada de uma terceira fonte, por exemplo, a rede de concessionária de energia da sua região ou um gerador a diesel/gasolina. Essa versatilidade garante 100% de disponibilidade de energia aos usuários e muito mais confiabilidade ao sistema.
O inversor solar SPF 10KT HVM permite a formação de um sistema fotovoltaico mais eficiente e seguro, quando comparado com sistemas fotovoltaicos convencionais, compostos por controlador de carga solar e inversor de tensão separadamente. O inversor Growatt pode ser alimentado por até 03 fontes distintas: a energia solar fotovoltaica, a energia das baterias e a energia que pode ser conectada de uma terceira fonte, por exemplo, a rede de concessionária de energia da sua região ou um gerador a diesel/gasolina. Essa versatilidade garante 100% de disponibilidade de energia aos usuários e muito mais confiabilidade ao sistema.
O SPF 10KT HVM é adequado para aplicações que requerem uso intensivo e severo, sendo ideais para ambientes tropicais e industriais. Possui topologia com transformador de baixa frequência, por isso, é um inversor robusto, com confiabilidade excepcional e longa vida útil – a maior durabilidade da categoria. O SPF 10KT HVM não possui o recurso de paralelismo e permite a configuração de redes com apenas 01 inversor com saída monofásica.
O inversor/carregador híbrido Offgrid de 10KW da Growatt possui 2 MPPT’s independentes. Isso permite que você tenha no mesmo sistema painéis voltados para diferentes posições, aproveitando ao máximo o espaço disponível em telhados que possuem duas quedas e aumentando a produção de energia em telhados uniformes. A tecnologia aperfeiçoada dos componentes do inversor faz com que a onda senoidal da tensão de saída seja tão pura quanto a da rede, elevando a qualidade da produção diária.
Através do display digital, em inglês, é possível realizar de forma rápida e precisa o ajuste das configurações desejadas para o sistema. Um diferencial do inversor é que o usuário pode determinar qual será a prioridade para alimentação das cargas. A comutação entre as fontes de alimentação é feita de forma automática. Ou seja, quando uma opção estiver indisponível o inversor híbrido mudará para a próxima opção configurada pelo usuário. Por exemplo: prioridade 1 energia solar, prioridade 2 baterias, prioridade 3: gerador à diesel/gasolina.
O inversor de tensão interno do Growatt SPF 10KT HVM é ideal para equipamentos sensíveis à qualidade de energia, como eletroeletrônicos, pois realiza a alimentação elétrica em corrente alternada com onda senoidal pura de alta qualidade, fazendo com que esses equipamentos não sofram interferência durante o funcionamento.
O inversor híbrido Off Gride 10000W da Growatt realiza o carregamento de baterias de chumbo ácidas de ciclo profundo ou estacionárias em bancos de baterias com tensão em 48Vcc. Também é possível realizar a ligação em baterias de lítio mediante o uso do cabo de ligação RJ45 (adquirido separadamente) e Hub 485 (adquirido separadamente) para a ligação do banco de baterias. Com este inversor é possível que as baterias sejam carregadas de 02 modos: através do controlador de carga interno com tecnologia MPPT de 120A, usando a energía solar fotovoltaica, ou através do carregador de baterias interno de 70A, a partir da eletricidade da rede da concessionária de energia ou de um gerador a diesel/gasolina.
Sobre a marca
Fundada em 2010, a Growatt é um dos maiores fabricantes mundiais de inversores e soluções para energia solar fotovoltaica. Possui assistência técnica de fábrica no Brasil e conta com filiais na Alemanha, EUA, Reino Unido, Austrália, Brasil, Tailândia, Índia, Holanda, dentre outros. Até o final de 2019, Growatt enviou mais de 1,7 milhão de inversores para mais de 100 países e regiões em todo o mundo.
Usos mais comuns
Usado em sistemas de produção de energia em sistemas isolados da rede ou que tenham problema com o fornecimento de energia vindo da concessionária fornecedora.
Itens inclusos
O inversor/carregador híbrido Offgrid de 10KW da Growatt possui 2 MPPT’s independentes. Isso permite que você tenha no mesmo sistema painéis voltados para diferentes posições, aproveitando ao máximo o espaço disponível em telhados que possuem duas quedas e aumentando a produção de energia em telhados uniformes. A tecnologia aperfeiçoada dos componentes do inversor faz com que a onda senoidal da tensão de saída seja tão pura quanto a da rede, elevando a qualidade da produção diária.
Através do display digital, em inglês, é possível realizar de forma rápida e precisa o ajuste das configurações desejadas para o sistema. Um diferencial do inversor é que o usuário pode determinar qual será a prioridade para alimentação das cargas. A comutação entre as fontes de alimentação é feita de forma automática. Ou seja, quando uma opção estiver indisponível o inversor híbrido mudará para a próxima opção configurada pelo usuário. Por exemplo: prioridade 1 energia solar, prioridade 2 baterias, prioridade 3: gerador à diesel/gasolina.
O inversor de tensão interno do Growatt SPF 10KT HVM é ideal para equipamentos sensíveis à qualidade de energia, como eletroeletrônicos, pois realiza a alimentação elétrica em corrente alternada com onda senoidal pura de alta qualidade, fazendo com que esses equipamentos não sofram interferência durante o funcionamento.
O inversor híbrido Off Gride 10000W da Growatt realiza o carregamento de baterias de chumbo ácidas de ciclo profundo ou estacionárias em bancos de baterias com tensão em 48Vcc. Também é possível realizar a ligação em baterias de lítio mediante o uso do cabo de ligação RJ45 (adquirido separadamente) e Hub 485 (adquirido separadamente) para a ligação do banco de baterias. Com este inversor é possível que as baterias sejam carregadas de 02 modos: através do controlador de carga interno com tecnologia MPPT de 120A, usando a energía solar fotovoltaica, ou através do carregador de baterias interno de 70A, a partir da eletricidade da rede da concessionária de energia ou de um gerador a diesel/gasolina.
Sobre a marca
Fundada em 2010, a Growatt é um dos maiores fabricantes mundiais de inversores e soluções para energia solar fotovoltaica. Possui assistência técnica de fábrica no Brasil e conta com filiais na Alemanha, EUA, Reino Unido, Austrália, Brasil, Tailândia, Índia, Holanda, dentre outros. Até o final de 2019, Growatt enviou mais de 1,7 milhão de inversores para mais de 100 países e regiões em todo o mundo.
Usos mais comuns
Usado em sistemas de produção de energia em sistemas isolados da rede ou que tenham problema com o fornecimento de energia vindo da concessionária fornecedora.
Itens inclusos
- Inversor híbrido Offgrid 10KT HVM
- Manual de instruções em português
- Cabo de comunicação USB
- CD software
- Interface de monitoramento WIFI ou GPRS (escolhido na aquisição)
Especificações técnicas
Modelo: SPF 10KT HVM
Tensão bateria: 48Vcc
Saída inversor
- Potência nominal: 10KW
- Potência de pico (20ms): 30KVA
- Tensão de saída: 220V
- Tipo de onda: Senoidal pura
- Frequência de saída: 50/60Hz +- 0.3%Hz
- Eficiência máx. do inversor: >88%
Carregador solar
- Corrente máx. entrada de painel: 120A
- Potência máx. entrada de painel: 7KW
- Quant. MPPT independentes: 2
- String por MPPT:1
- Faixa de trabalho do MPPT: 60 a 145Vcc
- Tensão máx. entrada circuito aberto dos painéis: 150vdc
- Eficiência máx. do MPPT: >98%
Entrada CA (rede/gerador)
- Tensão:220V
- Faixa de tensão ajustável (para aparelhos):154 a 272Vca
- Faixa de tensão ajustável (para UPS): 184 a 272Vca
- Dimensões: 380x650x255mm
- Peso: 66Kg
Garantia: 2 anos contra defeitos de fabricação
Acessórios recomendados (NÃO INCLUSOS)
Outros acessórios também são necessários para uma instalação segura, durável e rápida:
Acessórios recomendados (NÃO INCLUSOS)
Outros acessórios também são necessários para uma instalação segura, durável e rápida:
- Painel Solar Fotovoltaico - para produção de energia com a luz do sol. Clique aqui e veja nossos Painéis Solares Fotovoltaicos.
- Suporte para telhado- para fixação dos módulos solares no telhado ou solo. Clique aqui e veja nossas Estruturas de Montagem.
- Bateria – para armazenar a energia do painel. Clique aqui e veja nossas Baterias Estacionárias.
- Cabos elétricos - para conexão dos equipamentos – Clique aqui e veja nossos Acessórios para Instalação.
Dúvidas comuns
Como é feita a instalação do sistema?
O primeiro passo é cobrir os painéis fotovoltaicos para que eles não produzam eletricidade. Conecte os cabos de alimentação das baterias na entrada do inversor, e depois ligue os cabos do inversor nos pólos positivo e negativo respectivamente no banco de baterias em 48Vcc. Em seguida, conecte o cabo de alimentação dos painéis na entrada do inversor. A outra ponta do cabo deve ser conectada em seguida no arranjo fotovoltaico. Para verificar mais detalhes sobre a realização de conexões em 48Vcc entre em contato com a nossa equipe. O inversor deve ser fixado em uma parede com uma distância mínima onde terá a convecção natural. Durante a instalação é preciso atenção à polaridade das ligações. Utilize como referência cabos vermelhos para positivo e cabos pretos para negativo. Na Minha Casa Solar você encontra cabos próprios para essa conexão com as proteções indicadas para o seu inversor.
O inversor/carregador deve ficar em local seco, protegido e ventilado. Nunca instale o em locais úmidos. Ele aquece quando está em funcionamento, por isso deve ser fixado em uma superfície não inflamável. Para evitar mau contato, os parafusos dos conectores devem ficar bem apertados. O inversor/carregador não necessita de cuidados especiais. Antes da instalação, recomendamos ler atentamente o manual de instruções que acompanha o produto.
Quantos painéis podem ser utilizados com este inversor carregador?
Este inversor carregador multifuncional permite 7000W na entrada de painéis e arranjo do banco de baterias em 48Vcc. A tensão (medida em volts) dos painéis deve ser de até no máximo 150Vcc. Para ver a lista completa de módulos fotovoltaicos disponíveis na Minha Casa Solar clique aqui.
Quais equipamentos posso ligar no inversor 10KT HVM?
Todo e qualquer equipamento elétrico/ eletrônico com potência até 10000W de uso continuo e motores com a mesma capacidade nominal com pico até 30KW (20ms). Consulte o nosso departamento especializado em sistema isolado para mais orientações.
Porque vale a pena investir em um sistema híbrido com baterias?
Os sistemas fotovoltaicos híbridos são uma forma ambientalmente viável de produzir eletricidade e armazená-la em um banco de baterias e ter a disponibilidade de energia mesmo com indisponibilidade da rede da concessionária. O valor investido na aquisição de um sistema híbrido tem economia a longo prazo e facilidade de gerenciamento automático das fontes de energia disponíveis pelos módulos, banco de baterias rede/gerador, sendo assim você nunca ficará sem energia elétrica para utilização em sua residência.
Essa inovação do segmento Off Grid veio como tendência no mercado mundial, substituindo os tradicionais controladores de carga, inversores de tensão, que mesmo sendo uma solução viável economicamente em nada tem a ver com a aplicação para residência e locais isolados. A solução profissional dos inversores híbridos veio com força total para atender demandas como equipamentos com resistência que os inversores tradicionais não conseguem atender. A sua capacidade de suportar picos de potência também é um diferencial que se destaca e traz a segurança em ter um equipamento inteligente com uma eficiência de energia que chega a mais de 90%. O investimento em um sistema de inversores híbridos em comparação aos sistemas já praticados no mercado é geralmente de 10% a 15 % maior, porém, a segurança e a disponibilidade de energia compensam cada centavo do investimento. Seguro, prático e multifuncional, esse é sem dúvida o melhor produto do mercado Offgrid.
Especificações técnicas
Modelo: SPF 10KT HVM
Tensão bateria: 48Vcc
Saída inversor
Tensão bateria: 48Vcc
Saída inversor
- Potência nominal: 10KW
- Potência de pico (20ms): 30KVA
- Tensão de saída: 220V
- Tipo de onda: Senoidal pura
- Frequência de saída: 50/60Hz +- 0.3%Hz
- Eficiência máx. do inversor: >88%
Carregador solar
- Corrente máx. entrada de painel: 120A
- Potência máx. entrada de painel: 7KW
- Quant. MPPT independentes: 2
- String por MPPT:1
- Faixa de trabalho do MPPT: 60 a 145Vcc
- Tensão máx. entrada circuito aberto dos painéis: 150vdc
- Eficiência máx. do MPPT: >98%
Entrada CA (rede/gerador)
- Tensão:220V
- Faixa de tensão ajustável (para aparelhos):154 a 272Vca
- Faixa de tensão ajustável (para UPS): 184 a 272Vca
- Dimensões: 380x650x255mm
- Peso: 66Kg
Garantia: 2 anos contra defeitos de fabricação
Download
Compatibilidade
| Configuração da rede | Ligação de entrada (rede) | Ligação de saída (carga) | Opções de paralelismo |
|---|---|---|---|
| 120v Monofásico | X | X | N/A |
| 220v Monofásico |  |  | N/A |
| 120v/220v Bifásico |  | | N/A |
| 120v Trifásico | X | X | N/A |
| 220v Trifásico | | | N/A |
Usos mais comuns
Usado em sistemas de produção de energia em sistemas isolados da rede ou que tenham problema com o fornecimento de energia vindo da concessionária fornecedora.
Acessórios recomendados
Acessórios recomendados (NÃO INCLUSOS)
Outros acessórios também são necessários para uma instalação segura, durável e rápida:
Outros acessórios também são necessários para uma instalação segura, durável e rápida:
- Painel Solar Fotovoltaico - para produção de energia com a luz do sol. Clique aqui e veja nossos Painéis Solares Fotovoltaicos.
- Suporte para telhado- para fixação dos módulos solares no telhado ou solo. Clique aqui e veja nossas Estruturas de Montagem.
- Bateria – para armazenar a energia do painel. Clique aqui e veja nossas Baterias Estacionárias.
- Cabos elétricos - para conexão dos equipamentos – Clique aqui e veja nossos Acessórios para Instalação.
Itens inclusos
- Inversor híbrido Offgrid 10KT HVM
- Manual de instruções em português
- Cabo de comunicação USB
- CD software
- Interface de monitoramento WIFI ou GPRS (escolhido na aquisição)
