Apresentação

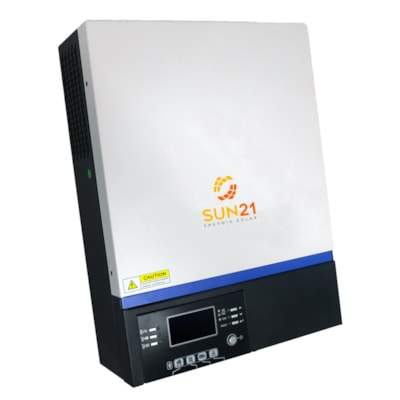

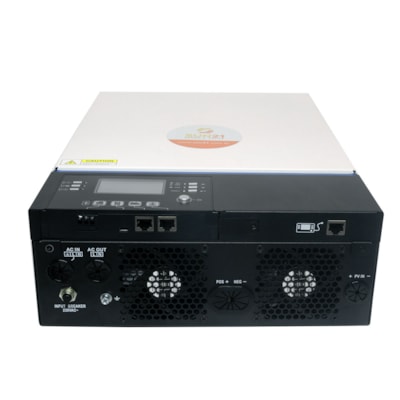

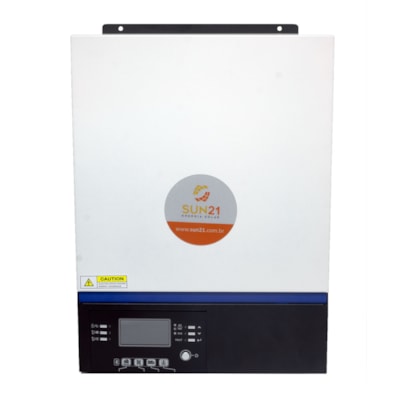

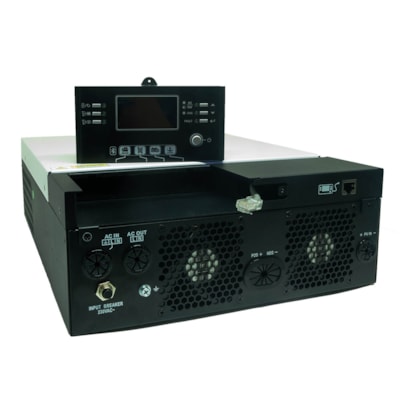

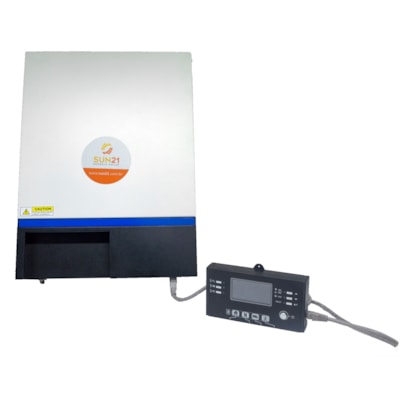

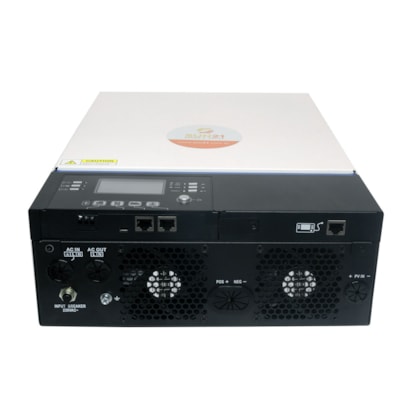

O ICS3000-220 é um inversor/carregador para energia solar. Possui inversor 24V/220V de 3000W senoidal, controlador MPPT de 80A e carregador de bateria de 60A.
O inversor SUN21 ICS3000-220 fornece eletricidade em 220Vca com garantia de 100% de disponibilidade assegurada através do funcionamento com 03 fontes diferentes: a energia solar fotovoltaica, a eletricidade armazenada em baterias e a energia de uma terceira fonte - rede elétrica pública ou gerador à diesel/gasolina. O usuário define qual das fontes de eletricidade será a principal, secundária e a terceira. A comutação entre as fontes é realizada automaticamente.
FUNCIONAMENTO DO SISTEMA
O inversor/carregador ICS3000-220 possui potência de 3000W (3KVA) para uso constante e 6000W (6KVA) em momentos de pico, ideal para armar equipamentos com pico de consumo, como refrigeradores e motores elétricos de pequeno e médio porte. Realiza o fornecimento de energia com onda senoidal pura de alta qualidade e que não provoca interferência no funcionamento de equipamentos mais sensíveis à qualidade de energia.
O inversor solar SUN21 ICS3000-220 requer o uso de baterias de ciclo profundo ou estacionárias para funcionamento (conexão em 24Vcc). Multifuncional, permite que as baterias sejam carregadas de 02 modos: através do controlador de carga interno com tecnologia MPPT de 80A que usa a energia solar fotovoltaica ou através do carregador de baterias CA interno de 60A que usa a eletricidade da Rede pública das distribuidoras ou proveniente de um Gerador à Gasolina/Diesel. O controlador de carga MPPT de 80A do inversor ICS3000-220 permite a conexão de módulos fotovoltaicos com potência total de até 4000W, conectados em arranjos com tensão máxima 500Vcc.
TABELA 1 - PRIORIDADES DE ALIMENTAÇÃO DAS CARGAS
| OPÇÃO | APLICAÇÃO TÍPICA | DESCRIÇÃO | VANTAGENS |
| “SOL” | Locais com acesso à rede pública. Alia redução do consumo de eletricidade com a proteção contra apagões e instabilidades na rede. | A energia solar fornece energia para as cargas como primeira opção. Se a energia solar não for suficiente para alimentar todo o consumo, a bateria irá complementar o fornecimento de energia (segunda opção). A rede pública (terceira opção) irá alimentar as cargas sempre que a geração solar acabar (Ex.: todas as noites) e quando as baterias estiverem descarregadas. Se a energia solar não estiver disponível e a rede pública também não, as baterias irão alimentar as cargas. | Redução do valor da conta de eletricidade sempre que as baterias estiverem carregadas e houver, no mesmo momento, geração solar e consumo pelas cargas. A rede pública irá alimentar as cargas durante a noite, preservando as baterias e aumentando a sua vida útil. |
| “UTI” | Locais com acesso à rede pública. Aplicações que precisam de backup de energia com a proteção adicional da energia solar (“no-break solar”) | A rede pública fornece energia para as cargas ininterruptamente (primeira opção). A energia solar (segunda opção) e as baterias (terceira opção) irão alimentar as cargas sempre que houver interrupções no fornecimento de energia pela rede pública. | Maior tempo de alimentação das cargas (maior autonomia) se a rede pública “cair” quando houver geração solar (durante o dia). |
| “SBU” | Locais sem acesso à rede elétrica pública. Permite o uso da energia solar off-grid e de um gerador à diesel/gasolina como opção de emergência. | A energia solar fornece energia para as cargas como primeira opção. Se a energia solar não for suficiente para alimentar todo o consumo, a bateria irá complementar o fornecimento de energia (segunda opção). Quando a geração solar acabar, as baterias irão alimentar as cargas até serem descarregadas ou o sol voltar. O gerador à diesel/gasolina (terceira opção) irá alimentar as cargas somente quando as baterias estiverem descarregadas. Esta opção promove maior desgaste de baterias quando comparada com a opção “SOL”. | Confiabilidade excepcional de se utilizar a energia solar como fonte principal e um gerador à diesel/gasolina para emergências. Diminuição de inconvenientes causados pelo uso constante do gerador, como barulho alto, cheiro ruim, reposição de combustível frequente e manutenção constante. |
Atenção: este NÃO é um inversor Grid-tie. O ICS3000-220 permite que o consumidor deixe apenas de consumir a eletricidade fornecida pela rede pública. Ele NÃO injeta eletricidade na rede e não permite o recebimento de créditos de energia. Se você precisa de um inversor Grid-Tie, clique Aqui.
Ao configurar o inversor/carregador na opção “UEI” (padrão de fábrica), o ICS3000-220 passa a funcionar como um no-break solar (back-up de energia) e utiliza como fonte de alimentação principal a energia da rede pública. Em caso de instabilidades ou de interrupção no fornecimento de energia, como em apagões, surtos, picos ou quedas de tensão, o inversor alimenta as cargas com a eletricidade armazenada nas baterias. Nessa situação, a autonomia das baterias conectadas ao ICS3000-220 aumenta sobremaneira quando comparada com um “no-break” tradicional que não possui recarga com energia solar.
Em regiões remotas ou sem acesso à rede pública das distribuidoras, o ICS3000-220 funciona com energia solar fotovoltaica e também pode receber a eletricidade de um gerador a diesel/gasolina. A configuração do inversor ICS3000-220 no modo “SBU” define a energia solar como fonte principal, a energia armazenada nas baterias como segunda opção e a eletricidade de um gerador como última opção. As baterias fornecerão energia para o inversor durante o dia, auxiliando a geração solar sempre que necessário. As baterias também irão fornecer eletricidade quando não houver geração solar, como à noite ou em dias nublados/chuvosos. Caso as baterias sejam descarregadas ao nível mínimo, o ICS3000-220 pode utilizar eletricidade fornecida a partir de gerador à gasolina ou a diesel para alimentar as cargas e recarregar o banco de baterias. O ICS3000-220 também pode dar partida automática em geradores com ignição elétrica (“02 fios”).
O inversor SUN21 ICS3000-220 conta com 01 ano de garantia contra defeitos de fabricação e assistência técnica no Brasil. Possui chassi reforçado, pesa 10KG e tem dimensões de 44 x 30x 10 cm. Com sede no Brasil, a SUN21 é um fabricante de equipamentos de alta qualidade desenvolvidos para uso com energia solar fotovoltaica.
ORIENTAÇÕES PARA ESCOLHA DO GERADOR À GASOLINA OU A DIESEL
O inversor SUN21 ICS3000-220 pode funcionar em conjunto com qualquer gerador que forneça eletricidade estável com onda senoidal pura em 220Vca +/-24Vca e frequência de 60Hz +/-6Hz . O inversor também pode ligar o gerador automaticamente, desde que o gerador possua partida elétrica com “02 fios”. Geradores deste tipo tradicionalmente são aqueles tem um botão com duas posições: “on” para ligar e “off” para desligar. O gerador é ligado de forma automática quando a tensão das baterias atinge valores mínimos e é desligado quando a tensão volta a subir para valores normais.
É altamente recomendado que o gerador utilizado tenha no mínimo duas vezes (2X) a potência do inversor SUN21. Muitos geradores portáteis não conseguem funcionar por muitas horas seguidas mantendo a tensão estável em 220Vca quando as cargas consomem mais de 80% da sua potência. O inversor SUN21 só aproveita a eletricidade do gerador quando a tensão está estabilizada em torno de 220Vca +/- 24Vca e a frequência em 60Hz +/-6Hz. Por isso, alguns geradores com saída instável podem não funcionar com o inversor.
ITENS INCLUSOS
- Inversor/Carregador Solar 3000W 24V/220V Senoidal MPPT – SUN21 ICS3000-220
- Manual de instruções em português
- Cabo de comunicação
- CD com software de monitoramento
ACESSÓRIOS RECOMENDADOS (NÃO INCLUSOS)
Outros acessórios também são necessários para uma instalação segura, durável e rápida:
- Painel solar fotovoltaico - para produção de energia com a luz do sol. Clique Aqui para visitar a sessão de painéis fotovoltaicos da Minha Casa Solar.
- Suportes metálicos - para fixação dos módulos solares no telhado ou solo. Clique Aqui para visitar a sessão de estruturas de montagem.
- Bateria estacionária – para armazenar a energia do painel. Clique Aqui para visitar a sessão de Baterias Estacionárias.
- Cabos elétricos para conexão dos equipamentos – Clique Aqui para visitar a sessão de condutores elétricos
ESPECIFICAÇÕES DO PRODUTO
Inversor de Tensão Senoidal:
- Potência nominal de saída 3000W (3KVA)
- Tensão da saída (regulável): 220/230Vca +/- 5%
- Potência de Pico: 2X a potência nominal por 05 segundos
- Formato de onda: Senoidal Pura
- Eficiência típica: 93%
- Consumo próprio – modo inversor e sem cargas: <25W
- Consumo próprio – modo “economia de energia”: <15W
- Contato Seco: 120Vca, 3,0A
Controlador de Carga Solar:
- Potência nominal: 4000W
- Tensão mínima da bateria para carregamento solar: 40Vcc
- Tecnologia MPPT
- Tensão máxima da entrada CC: 500Vcc
- Corrente máxima 80A
- Faixa de operação MPPT 120~450Vcc
- Eficiência máxima 98%
Carregador de Bateria CA:
- Corrente máxima de carga 60A
Especificações mecânicas:
- Dimensões do inversor: 44 x 30x 10 cm
- Peso do inversor: 10Kg
- Portas para conexão de acessórios: USB
