Inversor Hibrido 5kW 220V Monofásico 2MPPT Deye - SUN-5K-SG04LP1-EU-SM2

O inversor híbrido (On-Grid+Off-Grid) de 5000W, monofásico, 220V da Deye têm paralelismo para aumento de potência e formação de rede trifásica (mín. 3 un.). É ideal para residências e empresas com queda frequente de energia (backup) que também desejam reduzir gastos na conta de luz, para eletrificação rural e sistemas Grid Zero.


Diferenciais do Inversor Híbrido Deye SUN-5K-SG04LP1-EU-SM2

O inversor híbrido Deye é 2 em 1. Ao mesmo tempo que é um inversor On-Grid (conectado à rede) que injeta a energia excedente na rede elétrica pública e recebe créditos, também pode atuar de forma 100% isolada em um sistema Off-Grid com uso de baterias estacionárias de chumbo-ácido ou lítio. Neste caso, quando a rede elétrica pública chegar, o equipamento continua útil por permitir a utilização do inversor também no modo On-Grid.

Por ser um inversor híbrido assegura disponibilidade de energia, 24 horas por dia, ideal para aplicações críticas, como sistemas de telecomunicações, de segurança, equipamentos de resfriamento, dentre outros. Isso é viável por oferecer 4 fontes de energia: módulos solares, rede elétrica pública, gerador a diesel/gasolina e banco de baterias estacionárias.

Para empresas e negócios, o inversor Deye SUN-5K-SG04LP1-EU-SM2 permite a economia na conta de luz nos horários de ponta. O equipamento armazena energia nas baterias, seja solar, seja da rede pública, durante os períodos fora de ponta (tarifa mais baixa) para utilizar durante os horários de ponta (tarifa mais alta) e economizar muito com a diferença de tarifa. Essa é uma opção viável para substituição do uso de geradores a diesel durante os horários de ponta com a vantagem de ser mais ecológica, ter menor custo de manutenção e maior vida útil dos equipamentos.

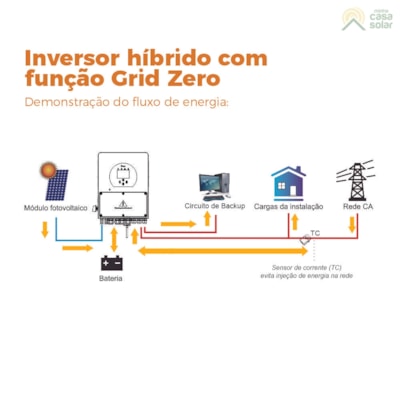

Função Grid Zero (Exportação zero para a rede) com garantia de disponibilidade de energia

Nesta configuração, o inversor híbrido Deye irá enviar energia para o circuito principal e de backup. Se a quantidade de energia produzida pelos módulos solares e armazenada nas baterias forem insuficientes, o inversor irá recorrer à rede elétrica pública para complementar.

Por outro lado, caso a energia produzida pelos módulos for maior que o consumo elétrico dos circuitos, o inversor irá reduzir a potência da saída para evitar que seja injetada energia elétrica na rede pública. Neste caso, o sensor de corrente (TC) externo, fornecido junto ao produto, deve ser instalado no circuito de entrada da rede pública (padrão) para monitorar o fluxo da energia e impedir a injeção de eletricidade. Essa é uma solução Grid Zero ideal para quem deseja evitar a geração de créditos e sua taxação.

Embora não exista legislação específica que torne obrigatória a homologação em sistemas conectados à rede com função Grid Zero, é recomendado por segurança que seja respeitado os requisitos para sua homologação junto à concessionária.

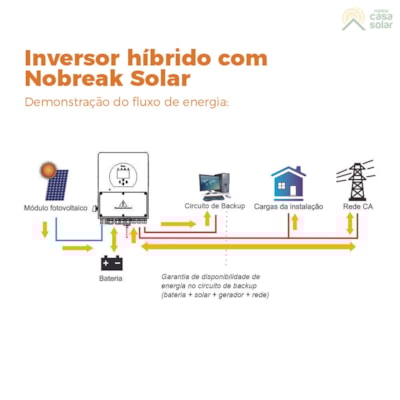

Função Nobreak Solar (Backup com energia solar)

Nesta configuração, o inversor Deye irá fornecer energia apenas para o circuito de backup e não irá enviar energia para a rede pública. O sensor de corrente (TC) interno identifica a energia voltando para a rede e automaticamente, reduz a potência do inversor para distribuir energia apenas para as cargas no circuito de backup e para carregar as baterias.

Desta maneira, o inversor não irá permitir a economia na conta de energia das cargas do circuito elétrico principal, apenas das cargas conectadas no circuito de backup. É uma configuração ideal para quem deseja utilizar o inversor prioritariamente para a função de backup com energia solar. As principais vantagens do backup solar (Nobreak com energia solar) são:

1. Redução da conta de energia no circuito de backup que será alimentado pelos módulos solares;

2. Garantia de disponibilidade de energia em caso de “apagão”;

3. Aumento da autonomia do banco de baterias com a energia produzida pelos painéis solares, sempre que os “apagões” ocorrem durante o dia.

São tantas alternativas que comprovam que o inversor Deye é multifuncional e entrega uma ótima relação de custo-benefício, além de ser um dos modelos híbridos mais baratos do mercado.

O inversor SUN-5K-SG04LP1-EU-SM2 pode ser conectado em paralelo com até 16 outros inversores do mesmo modelo. Esse recurso permite que a potência da saída monofásica seja aumentada em até 16 vezes, ou seja, até 88kW de potência instalada no modo On-Grid e até 80kW de potência para uso contínuo no modo Off-Grid. Também é possível realizar conexões em paralelo para constituir saída trifásica com três inversores no arranjo.

Outro destaque é a possibilidade de escolher a tensão de saída desse inversor híbrido que melhor se encaixa a sua necessidade, sendo: 220V/230V com rede monofásica ou 208V/120V com rede trifásica.

Esse inversor de 5kW da Deye possui um rastreador MPPT que suporta potência solar total de 6500W. A tensão nominal de trabalho é de 370Vcc, com mínimo de 125Vcc e máximo de 500Vcc.

Pode confiar, esse inversor híbrido Deye foi feito para durar! A marca Deye oferece 10 anos de garantia contra defeitos de fabricação e assistência técnica no Brasil.

Tecnologias presentes no Inversor Híbrido SUN-5K-SG04LP1

• Pronto para o futuro: permite receber créditos na tarifa de horário de ponta

Esse inversor híbrido da Deye atende a futura legislação que irá permitir injeção de energia em horário de ponta na rede da concessionária e receber créditos proporcionalmente mais altos.

• Você decide: saída monofásica ou trifásica (com paralelismo)

Possui saída monofásica com tensão de 220Vca/230Vca ou trifásica com tensão de 208Vca/120Vca, com paralelismo de três inversores.

• Gerenciamento em tempo real e em qualquer lugar

Conta com um avançado sistema de gerenciamento de energia que permite ampla variedade de configurações, como prioridades de consumo (Exemplo: 1º solar, 2º rede, 3º baterias e 4º gerador), melhores horários para carregar as baterias e para injetar energia na rede da concessionária.

• Inversor híbrido, uma solução versátil

O equipamento pode ser nutrido por até quatro fontes diferentes, como: energia solar, bateria estacionária, rede elétrica ou gerador a diesel/gasolina. E a configuração é simples graças ao display colorido de LCD (idioma em inglês), basta escolher a prioridade na alimentação e as fontes secundárias.

Sobre a marca

Fundada em 2007, a Deye é uma das principais empresas de alta tecnologia da China e uma subsidiária do Deye Group. É uma das marcas mais vendidas e conhecidas no mundo todo, além de oferecer assistência técnica de fábrica no Brasil.

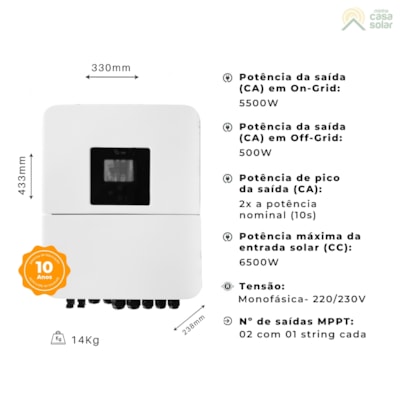

Dados de Entrada em Corrente Contínua - CC
• Máx. Potência de Entrada: 6500W
• Tensão de Entrada FV: 370V (125V ~ 500V)
• Faixa de MPPT: 150 ~ 425V
• Tensão de Partida: 125V
• Nº de Rastreador e String MPPT: 2
• Corrente de Entrada: 13+13A
• Corrente de Entrada máxima: 17+17A

Dados de Saída em Corrente Alternada - CA
• Potência Nominal: 5000W
• Potência Máxima: 5500W
• Potência de Surto (10s): 10.000W
• Corrente Máxima: 25A
• Tensão de Saída: 220/230V (monofásico)
• Frequência:  50/60 Hz
• Eficiência: 97,60%

Dados de Entrada de Bateria
• Tipo de Bateria: Chumbo-ácido ou lítio
• Tensão da Bateria: 40V ~ 60V
• Máx. Corrente de Carga e Descarga: 120A
• Curva de Carregamento: 3 estágios
• Carga para Bateria de Lítio: Adaptação automática ao BMS

Dados Gerais
• Temperatura de Operação: -40 ~ 60 ºC / 45 ºC
• Refrigeração: Arrefecimento inteligente
• Comunicação com BMS: RS485 ; CAN
• Grau de Proteção: IP65
• Tipo de instalação: Montagem na parede
• Peso: 14kg
• Dimensões: 330 x 433 x 238 mm
• Garantia: 10 anos contra defeitos de fabricação
• Registro INMETRO: 007492/2019

Usos mais comuns em sistemas Grid-Tie:

• Instalação em sistema solar conectado à rede para inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região. Além disso, as baterias que podem ser conectadas ao inversor Deye permitem backup de energia em caso de apagões e interrupções de fornecimento da rede pública (Nobreak solar);
• Utilização em sistema conectado à rede pública, mas sem realizar o envio da energia excedente porque a armazena no banco de baterias para uso posterior. Isso a geração de créditos na distribuidora e taxação da energia em consequência (Efeito Grid Zero - requer um TC externo).

Importante! Esse inversor híbrido da Deye está preparado para atender a futura legislação que permitirá injetar energia em horário de ponta e receber créditos proporcionais por isso.

Usos mais comuns em sistemas Off-Grid:

• Aplicação em regiões isoladas em sistema com uso de baterias estacionárias em residências, indústrias, chácaras, fazendas e empreendimentos;
• Instalação isolada como gerador de energia móvel em veículos e embarcações, como motorhome, food truck, trailer, lancha e veleiro. Isso proporciona autonomia energética, onde estiver;
• Instalação em áreas remotas conectada com baterias e gerador a diesel ou gasolina. Indicado para situações críticas que requerem garantia de disponibilidade de energia em fazendas, fábricas, sistemas de telecomunicações e de segurança.

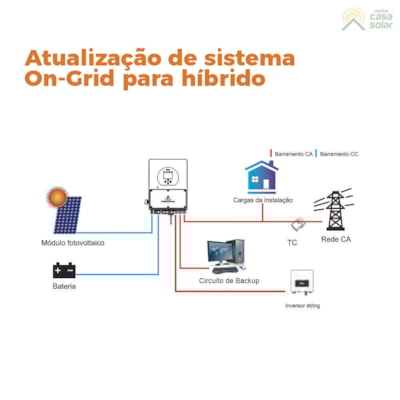

Importante! Com o inversor híbrido da Deye, é possível atualizar o projeto Off-Grid para um sistema híbrido On-Grid sem necessidade de troca do equipamento, quando a rede elétrica pública chegar a região.

Independente da aplicação, é recomendado seguir os requisitos para sua homologação junto à concessionária, mesmo que não exista legislação específica que torne obrigatória a homologação.

Veja os itens inclusos na embalagem:

1. 1 Inversor híbrido de 5kW com tensão de 220V(monofásico) da marca Deye, modelo SUN-5K-SG04LP1;
2. 1 Suporte de fixação;
3. 1 Cabo de comunicação paralela;
4. 1 Chave hexagonal em L;
5. 4 Parafusos de fixação M8×80;
6. 2 Parafusos de fixação M612x2;
7. 1 Sensor de temperatura da bateria;
8. 1 Transformador de corrente;
9. 1 Manual do usuário em português.

Downloads:

1. Sistemas com inversores híbridos utilizando apenas a função Grid-Zero ou modo Off-Grid precisam ser homologados na distribuidora de energia?

Não há legislação específica que torne obrigatória a homologação para essas aplicações. Entretanto, para maior segurança, sempre que o inversor híbrido for utilizado em local conectado na rede pública de energia, recomendamos que sejam atendidos os requisitos para sua homologação junto à concessionária de energia.


2. Qual a função do inversor híbrido?

O papel do inversor híbrido é se conectar a rede como um inversor tradicional e, ao mesmo tempo, carregar um banco de baterias. Esse recurso permite que o equipamento seja utilizado de várias maneiras diferentes, como:

• On-Grid com backup de energia em caso de apagão;

• On-Grid sem gerar créditos de energia (Efeito Grid Zero - requer um TC externo);

• On-Grid com garantia de disponibilidade de energia (4 fontes: solar, baterias, rede pública e gerador a diesel/gasolina)

• Off-Grid puro para regiões isoladas;

• Off-Grid com garantia de disponibilidade de energia (3 fontes: solar, baterias e gerador a diesel/gasolina).

3. Quais as vantagens e desvantagens do inversor híbrido?

Antes de considerar as vantagens e desvantagens do inversor híbrido, é preciso avaliar o tipo de aplicação e instalação que você deseja.

O inversor híbrido oferece vantagens, como:

• Possibilita armazenar energia em banco de baterias para evitar taxação dos créditos de energia;

• Viabiliza uso de sistema Grid Zero que não enviam créditos para a rede da concessionária, armazenando a energia excedente em baterias para consumo posterior. No caso, requer um Transformador de Corrente (TC) externo;

• Alternativa de produzir energia com gerador a diesel/gasolina em situações críticas que demandam disponibilidade de energia por permitir uso de 4 fontes de energia;

• Atende a legislação que permitirá injetar energia em horário de ponta e receber créditos mais altos por isso;

• Permite atualizar o projeto Off-Grid para um sistema híbrido On-Grid sem necessidade de troca do equipamento, quando a rede elétrica pública chegar a região.

Já as desvantagens do inversor híbrido são:

• É mais caro do que um inversor tradicional porque possui eletrônica capaz de suportar sistema, tanto Grid-Tie, quanto Off-Grid;

• Demanda investimento adicional para instalação do backup, seja da bateria ou  gerador a diesel/gasolina.


4. Se houver falta de energia na rede elétrica pública, o que acontece com o sistema híbrido?

Quando acontece situações de manutenção ou queda de energia na rede da concessionária, o sistema fotovoltaico continuará funcionando. Neste caso, a propriedade e aparelhos elétricos serão alimentados pela energia que está armazenada no banco de baterias.

Atenção: em caso de utilização como Nobreak, a disponibilidade de energia fica limitada a potência de conversão do inversor: 5.000W em uso constante e 10.000W por até 10 segundos.

5. Este inversor desliga a noite?

Não. Diferente dos inversores tradicionais On-Grid que desligam a noite, o inversor híbrido continua ligado, seja para atuar como fonte de backup, seja para injetar a energia das baterias na rede pública.

6. Quantas placas preciso para um inversor?

Para o inversor híbrido de 5kW, pode ser instalado até 6.5kW (6500W) de painéis conectados no sistema. Por exemplo, considerando placas solares com potência de 550W, esse inversor seria capaz de receber até 12 módulos.

Veja a lista de equipamentos mais adequados para usar com este produto.

O inversor híbrido SUN-5K-SG04LP1-EU-SM2 da marca Deye conta com 10 anos de garantia contra defeitos de fabricação e conta com assistência técnica de fábrica no Brasil.

O que a garantia da Deye não cobre?

Vale ressaltar que a garantia será anulada, caso envolva pelo menos uma das seguintes situações:

• Produto sem nota fiscal ou número de série;

• Produto com selo de garantia interno rompido;

• Uso incorreto ou inapropriado;

• Falha ou dano causado por modificação no produto, troca de peças ou tentativa de reparo por conta própria;

• Falha ou dano causado pela instalação, erro de operação, reparo, modificação, desmontagem, manuseio ou acesso à tensão inadequada;

• Falhas causadas pelo ambiente de trabalho ou instalação inadequada, armazenamento, e uso ou dano que excede os limites dos Datasheets da Deye;

• Os efeitos de outros objetos e eventos de força maior, incluindo inundações, relâmpagos, sobretensão da rede, mau tempo, incêndio, dentre outros;

• Danos causados pelo transporte, incluindo arranhões e abrasão na carcaça causados pelo movimento do dispositivo empacotado durante o transporte;

• Ventilação insuficiente do dispositivo.

• Falta do Relatório do Projeto da Instalação e de fotos para o processo de garantia
