Apresentação
Conquiste sua independência energética e reduza seus gastos com o Kit Solar On-Grid da Resun! Este sistema confiável e eficiente é projetado para oferecer uma solução sob medida para residências e empresas que buscam economizar energia e aumentar sua autossuficiência elétrica sem perder a conexão com a rede pública.
Aplicações Práticas:
- Redução dos Custos de Energia: Ao produzir sua própria eletricidade, você diminui significativamente sua conta de luz, resultando em economia de custos a longo prazo para sua residência ou empresa.
- Energia para o Cotidiano: Mantenha seus eletrodomésticos, dispositivos eletrônicos e iluminação funcionando diariamente sem preocupações, aproveitando a energia solar gerada por seu sistema.
- Alimentação de Equipamentos Críticos: Em caso de quedas de energia, o sistema On-Grid permite que você alimente equipamentos essenciais, como sistemas de segurança, computadores e sistemas de resfriamento, mantendo suas operações sem interrupções.
- Suporte em Emergências: O sistema pode servir como uma fonte de energia confiável durante situações de emergência, garantindo que você tenha eletricidade para manter as comunicações e a segurança.
- Potencial de Geração de Renda: Em alguns locais, é possível vender o excesso de energia gerado de volta à rede elétrica, proporcionando uma fonte adicional de renda por meio da compensação de energia.
O Kit Solar On-Grid da Resun é a escolha inteligente para quem busca uma solução confiável e versátil para suas necessidades energéticas. Ao investir nesta tecnologia, você está não apenas economizando dinheiro, mas também ganhando autonomia energética para suas atividades diárias. Entre em contato conosco para obter mais informações e descubra como o nosso kit pode revolucionar sua relação com a energia elétrica.
Potência Gerada e Alternativa Inteligente
O painel deste kit gera até 550W hora, e o microinversor injeta na rede elétrica no máximo 2000W hora. Considerando as perdas intrínsecas para que o microinversor entregue a sua máxima potência saída (2000W hora), você pode adicionar até 3 paineis de 550w ao sistema. Isso permitirá que você aproveite todo o excedente de energia gerada, maximizando seu investimento financeiro!

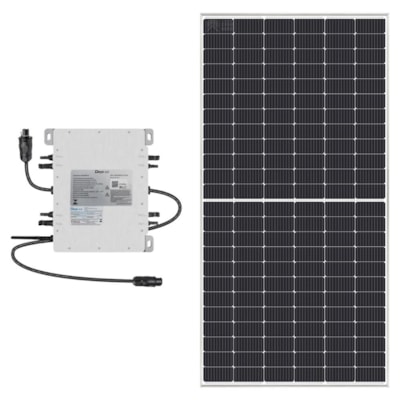

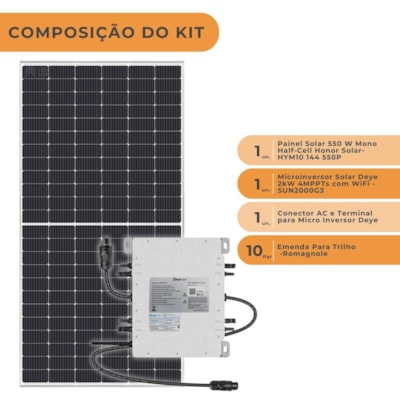

Componentes do Kit:

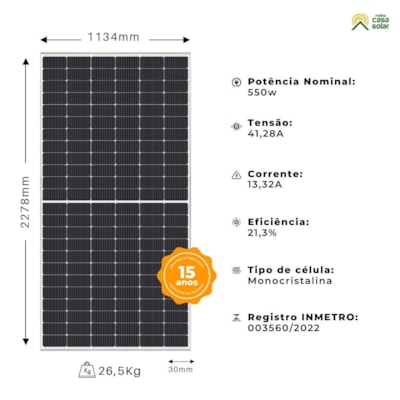

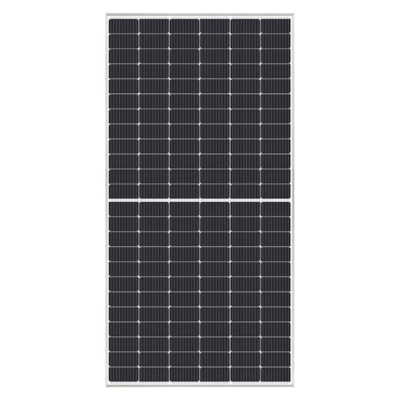

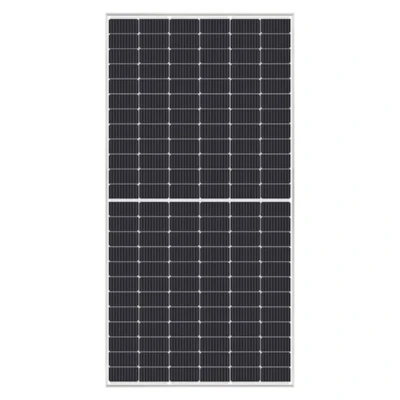

Painel Solar 550W Monocristalino HalfCell Honor:

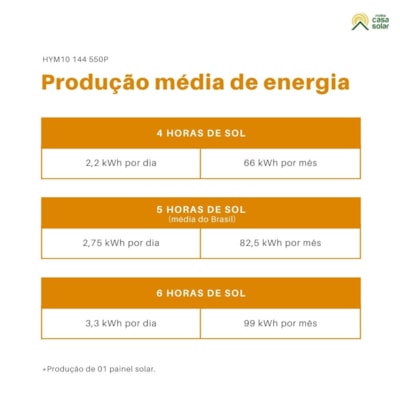

A placa solar Honor de 550W, produz corrente de 13,32A (Imp) e tensão de 41,28 (Vmp). Produz cerca de 2.750W/dia com 5h de Sol pleno. As células monocristalinas Half-Cell com 10 busbar resultam em um painel com o tamanho reduzido, ideal para aproveitar melhor o espaço disponível em telhados. O painel Honor tem alta compatibilidade com inversores On-Grid, além de carregar baterias com controladores MPPT (a partir de 30A/24V e 60A/12V). Tem garantia de 15 anos contra defeitos de fábrica.
| Produz cerca de 2.750W por dia, considerando 5h de Sol pleno (média do Brasil); |
| Compatibilidade alta com inversores e microinversores On-Grid devido à potência elevada com corrente baixa de 13,32A (Imp); |
| Carrega bancos de baterias em sistemas isolados da rede (Off-Grid) de todas as tensões com controladores MPPT (a partir de 30A/24V e 60A/12V); |
| A alta eficiência de 21,3% permite aproveitar ao máximo o espaço disponível em locais com restrição de área, como telhados, veículos e embarcações; |
| Entrega tolerância positiva de até +5W, ou seja, pode chegar até 555W. |
Este painel solar fabricado pela Honor tem tolerância positiva de até 5W, podendo alcançar potência de até 555W. Isso representa uma geração adicional de até 750W por mês ou 9kW por ano, considerando 5 horas de Sol pleno (média do Brasil).
O HYM10 144 550P foi fabricado pela Honor com materiais de alta resistência à corrosão provocada pela maresia, de acordo com a norma IEC 61701, e amônia pela certificação IEC 62716. Também possui resistência a cargas de vento com areia pela norma DIN EN 60068-2-68. Por isso, este painel solar é indicado para sistemas de energia solar, tanto em cidades litorâneas, quanto em áreas não litorâneas.
Este módulo de 550W tem uma produção de energia incrível por ter células de silício monocristalino com tecnologia Half-Cell. Uma combinação que ajuda manter uma captura superior em condições de baixa radiação ou presença de sombras, como acontece com tempo nublado, neblina, amanhecer e anoitecer.
Outro fator que colabora com o desempenho do HYM10 144 550P são as 10 linhas de barramento (Busbar) feitas para transportar a energia produzida por cada célula, isso diminui as perdas durante o deslocamento da eletricidade. Além disso, a tecnologia Anti-PID aumenta a durabilidade do painel, porque reduz a degradação das células e faz com que a perda de potência natural ocorra em um ritmo mais lento.
Em sistemas Off-Grid, o painel solar de 550W é perfeito para realizar o carregamento de bancos de baterias de todas as tensões com os controladores de carga MPPT. Por exemplo, um controlador MPPT de 30A é compatível com 01 painel de 550W para carregar bancos de baterias em 24V. Ou, um controlador MPPT de 60A é compatível com 01 painel de 550W para carregar bancos de baterias em 12V.
| Tensão do banco de baterias | Quantidade de painéis | Controladores recomendados |
| 12V | 1 painel de 550W | 1 controlador MPPT 60A |
| 2 painéis de 550W | 2 controladores MPPT 60A | |
| 4 painéis de 550W | 4 controladores MPPT 60A | |
| 6 painéis de 550W | 6 controladores MPPT 60A | |
| 24V | 1 painel de 550W | 1 controlador MPPT 30A |
| 2 painéis de 550W | 1 controlador MPPT 60A | |
| 4 painéis de 550W | 2 controladores MPPT 60A | |
| 6 painéis de 550W | 3 controladores MPPT 60A |
Um ponto positivo que vale ressaltar é sua tensão (Vmp) um pouco mais alta, de 41,28V, que ajuda a diminuir as severas perdas no cabeamento ocorridas em corrente contínua, especialmente danosas em sistemas Off-Grid com baterias. Na prática, com um cabo flexível de 6mm, a conexão entre 01 painel solar de 550W e o controlador de carga ou inversor pode ser feita em uma distância de até 7,5m, considerando perdas mínimas de 2% causadas pela queda de tensão. Outro aspecto positivo é a corrente produzida de 13,32A (Imp) que favorece a compatibilidade com microinversores e inversores On-Grid, inclusive os modelos mais antigos.
Sobre a marca
Fundada em 2012, a Honor Solar é um fabricante de módulos fotovoltaicos que atua em todos os continentes e conta com clientes nos Estados Unidos, Europa e Austrália. Em 2022, ficou entre os 10 maiores exportadores de módulos fotovoltaicos, totalizando 800MW.

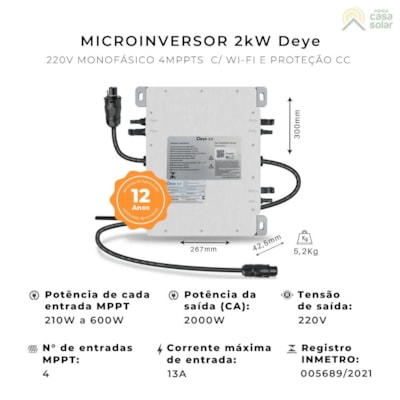

Microinversor 2kW 220V Monofásico 4MPPTs Deye - SUN2000G3:
O microinversor Deye monofásico 220V apresenta 2000W de potência na saída e Wi-Fi embutido. É ideal para residências que requerem alta qualidade com excelente custo-benefício. O SUN2000G3 gera até 20% mais energia do que inversores comuns, principalmente em telhados sombreados e/ou com várias quedas. Aceita até 04 placas solares de 210W a 600W. Tem fácil instalação externa no telhado que minimiza quebra-quebra dentro do imóvel, como cortes e furos. Conta com garantia de 12 anos contra defeitos.
| Ideal para residências com rede em 220V que requerem alta qualidade em um equipamento com excelente custo-benefício; |
| Produz até 20% mais energia do que os inversores tradicionais, principalmente em telhados com várias quedas/águas, próximos de árvores, prédios, beirais e fios elétricos; |
| Possui monitoramento Wi-fi embutido que dispensa a aquisição interface de comunicação; |
| Conta com cabo tronco embutido que economiza na aquisição em separado do acessório; |
Permite conexão de: • 01 a 04 painéis de até 330W*; • 01 a 04 painéis de até 450W*; • 01 a 04 painéis de até 550W*; • 01 a 04 painéis de até 600W com células N-Type*; |
| *Versátil, aceita tensão solar de 20V a 60V, além de suportar até 13A em cada uma das 04 entradas MPPT; |
| Por ter 04 MPPT’s, entrega desempenho superior do que similares que possuem saída MPPT compartilhada com 02 ou mais placas solares; |
| Possui fácil instalação externa sobre o telhado, minimizando quebra-quebra como, cortes e furos, dentro do imóvel. O micro fica escondido atrás dos módulos; |
| Conta com a confiabilidade de uma das marcas de microinversores mais vendidas e reconhecidas no Brasil. |
Este SUN2000G3 permite até 2400W de potência solar e tem 2000W de potência na saída, ideal para sistemas Grid-Tie (conectados à rede) em imóveis com rede em 220V. O cabo tronco, embutido no equipamento, permite a formação de arranjos com até 03 microinversores em paralelo. O microinversor é um equipamento robusto com grau de proteção IP67, adequado para instalação externa na face de trás do painel solar. Ele pesa 5,2kg e mede 267 x 300 x 42,5mm.
Este microinversor monofásico foi desenvolvido pela Deye, uma das marcas de microinversores mais vendidas e reconhecidas no Brasil. O SUN2000G3 surpreende por ter relação custo-benefício excepcional para aplicações residências, entregando um sistema que produz mais energia, maior tolerância ao sombreamento e monitoramento de alta precisão.

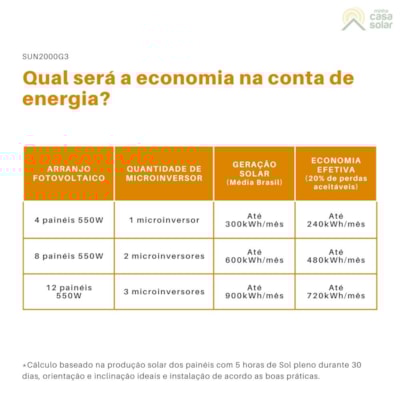

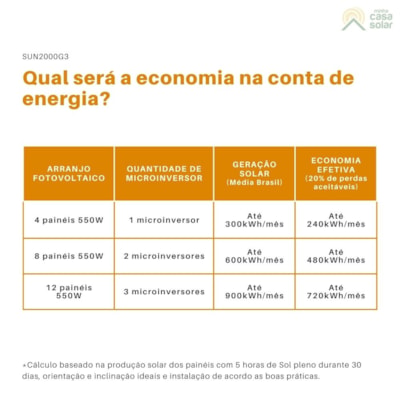

| Arranjo fotovoltaico | Quantidade de microinversor | Geração solar* (Média Brasil) | Economia efetiva (20% de perdas aceitáveis) |
| 4 painéis de 550W | 1 microinversor | Até 300kWh/mês | Até 240kWh/mês |
| 8 painéis de 550W | 2 microinversores | Até 600kWh/mês | Até 480kWh/mês |
| 12 painéis de 550W | 3 microinversores | Até 900kWh/mês | Até 720kWh/mês |
*Cálculo baseado na produção solar dos painéis com 5 horas de Sol pleno durante 30 dias, orientação e inclinação ideais e instalação de acordo as boas práticas.

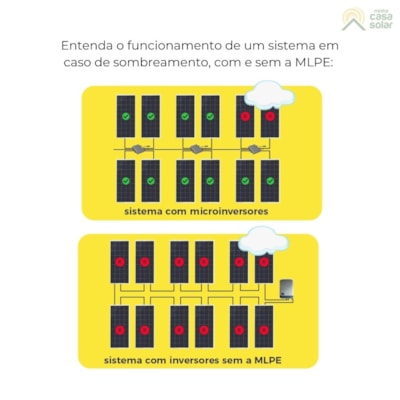

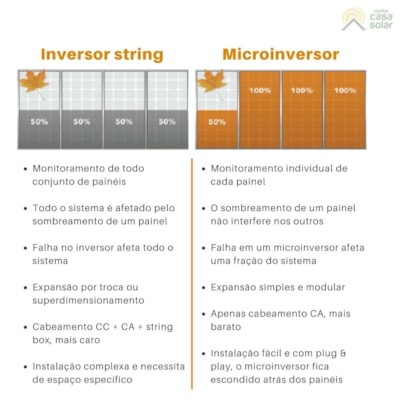

Comparado aos inversores tradicionais (em string), este microinversor SUN2000G3 pode produzir até 20% mais energia em aplicações em telhados com várias orientações e inclinações, e/ou presença de sombreamento recorrente, como sombras de árvores, prédios, beirais e fios elétricos. Esse resultado é possível porque o microinversor Deye realiza gerenciamento ao nível de módulo (MLPE), ou seja, cada painel solar tem um MPPT próprio. Dessa maneira, o MPPT consegue aproveitar ao máximo a produção solar. Além disso, se houver sombreamento em uma placa solar, a potência e geração solar dos demais módulos não será impactada. Isso não acontece nos inversores tradicionais que possuem MPPT’s compartilhados, pois é comum que apenas um MPPT seja responsável por gerenciar todo o arranjo fotovoltaico e o sombreamento em apenas 01 painel solar já reduz a produção de todos os outros.
Por ter 01 MPPT dedicado para cada módulo, o SUN2000G3 também possui desempenho superior aos modelos de microinversor com saída MPPT compartilhada com 02 ou mais painéis solares. Nesse caso, o microinversor Deye se destaca pelo aproveitamento da geração solar ser ainda maior, as perdas por sombreamento serem ainda menores e o monitoramento é ainda mais preciso e detalhado.
O Wi-Fi integrado ao microinversor envia os dados de geração solar e desempenho para o servidor na nuvem e permite visualização em tempo real pelo aplicativo Solarman Smart para dispositivos móveis IOS ou Android. O microinversor Deye dispensa a aquisição de monitoramento externo, como Wi-Fi Stick ou interface de monitoramento.
O monitoramento remoto deste microinversor monofásico entrega maior precisão e detalhamento por analisar os dados módulo a módulo. Já os inversores convencionais permitem acompanhar a apenas a produção geral do conjunto de painéis solares.
Este microinversor 220V realiza o monitoramento remoto da produção de energia de cada placa solar, o que permite detectar os fatores que influenciam negativamente na captura da luz do sol, como sombreamento e sujeira. Por exemplo, um módulo solar obstruído por folhas ou galhos, produz menos energia do que os demais. Utilizando o aplicativo de monitoramento, fica fácil identificar qual módulo está obstruído e providenciar a sua limpeza.
Além disso, a instalação do microinversor é mais simples, segura e econômica em relação aos inversores convencionais. Este microinversor Deye oferece vantagens, como:
• ter quase todas as conexões do tipo plug & play, dispensando a aquisição de ferramentas especializadas, como alicate crimpador MC4. As outras conexões podem ser realizadas com ferramentas comuns;
• economizar na compra de cabo tronco porque já vem embutido no equipamento;
• economizar 100% nos gastos com uso de cabos elétricos em corrente contínua;
• economizar com o custo de instalação devido à rapidez e menor grau de dificuldade;
• minimiza dores de cabeça com quebra-quebra dentro do imóvel, como cortes e furos;
• proporcionar instalação mais segura por ser 100% em corrente alternada 220V,
evitando os perigosos riscos de acidentes de choque elétrico em corrente contínua, devido às tensões de 400V a 1500V;
• dispensar a aquisição de monitoramento externo, como Wi-Fi Stick ou interface de comunicação, porque tem monitoramento Wifi integrado no aparelho.
Sobre a marca
Fundada em 2007, a Deye é uma das principais empresas de alta tecnologia da China e uma subsidiária do Deye Group. É uma das marcas mais vendidas e conhecidas no mundo todo, além de oferecer assistência técnica de fábrica no Brasil.
Emendas para Trilho Padrão Romagnole:
O Kit de Emenda para Trilho Padrão permite a emenda de dois trilhos padrões nas estruturas de fixação do padrão Romagnole.
A Romagnole Produtos Elétricos S.A. é uma das maiores fabricantes de produtos e soluções para instalações elétricas do Brasil. Fundada em 1962, a empresa oferece uma gama de opções em estruturas para painéis fotovoltaicos, seguindo rigorosamente os requisitos da norma NBR ISO 9001.
Kit Terminal AC e End Cap SunG3 US - Terminal AC e End Cap para Microinversor SunG3 Deye:
Especificações Técnicas
Tensão na Máxima Potência (Vmp): 41,28V;
Corrente na Máxima Potência (Imp): 13,32A;
Tensão de circuito aberto (Voc): 49,80V;
Corrente de curto-circuito (Isc): 14,01A;
Eficiência do módulo (%): 21,3%;
Temperatura de operação: -40ºC ~ +85°C
Corrente máxima do fusível: 25A;
Tensão máxima do sistema: 1500V;
Tolerância de saída de potência: 0 ~ 5W;
Tipo de célula: Monocristalino
Número de células: 144, (6x24);
Vidro, espessura e tipo: Vidro de alta transparência de 3,2mm
Moldura: Liga de alumínio anodizado;
Caixa de junção: IP68, 3 diodos;
Cabo: 4mm² com 1200mm;
Conector: Compatível com padrão MC4;
Dimensões do módulo: 2278 x 1134 x 30 mm;
Peso: 26,9kg;
Inmetro: 003560/2022.
*Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.
Potência Nominal (P.max): 550W;Microinversor 2kW 220V Monofásico 4MPPTs Deye - SUN2000G3:
Dados de entrada CC
Potência solar de entrada de cada MPPT: 210W ~ 600W
Tensão máxima de entrada: 60V
Faixa de tensão de operação: 20V - 60V
Faixa de tensão do MPPT: 25V - 55V
Corrente máxima de entrada: 13A
Corrente de curto-circuito: 16A
Número de MPPT: 04
Dados de saída CA
Potência nominal de saída CA: 2000W
Corrente máxima de saída: 9.1A / 8.7A
Faixa de tensão da rede: 176V ~ 242V / 185V ~ 265V
Tensão nominal da rede: 220V/230V
Frequência nominal: 50Hz / 60Hz
Faixa de frequência: 45Hz ~ 55Hz / 55Hz ~ 65Hz
Fator de potência: >0.99
Quantidade máxima de microinversor por cabo tronco: 3
Eficiência
Eficiência ponderada CEC: 95%
Eficiência de pico do microinversor: 96,5%
Eficiência do MPPT: 99%
Dados Gerais
Refrigeração: Arrefecimento natural
Grau de proteção: IP67
Método de comunicação: Wifi
Consumo interno: <50mW à noite
Peso: 5,2kg
Dimensão: 267mm x 300mm x 42,5mm (L x A x P)
Inmetro: 005689/202
Download
Ficha técnica - Microinversor SUN2000G3 Manual do Microinversor SUN2000G3 Manual de configuração - Microinversor SUN2000G3 Certificado de garantia Deye Ficha técnica do Painel Solar 550W da Honor - HYM10 144 550P Certificado de garantia dos painéis Honor Certificado de conformidade do Painel Solar 550W da Honor - HYM10 144 550PItens inclusos
| Descrição | Qtd. |
| PAINEL SOLAR 550W MONO HALFCELL VMP 42,00V VOC 50,30V MAX 1500V C2278 L1134 A30 HONOR | 1 |
| MICROINVERSOR SOLAR DEYE 2000W 4MPPTS COM WIFI - SUN2000G3 | 1 |
| KIT TERMINAL AC E END CAP SUNG3 US - TERMINAL AC E END CAP PARA MICROINVERSOR SUNG3 DEYE | 1 |
| RS-EMENDA - EMENDA PARA TRILHO PADRÃO ROMAGNOLE | 10 |
