Sobre o Produto
O medidor de energia SolarView realiza a auditoria da conta de energia (importada/exportada), do inversor solar e consumo. É compatível com rede em 127V, 220V ou 380V com fornecimento monofásico, bifásico ou trifásico. Monitora +20 parâmetros em tempo real via app para smartphone e plataforma web. Conta com a qualidade SolarView, além de 1 ano de garantia.

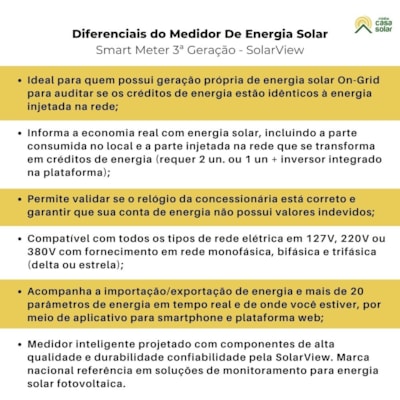

Diferenciais do Medidor De Energia Solar Smart Meter 3ª Geração - SolarView
| Ideal para quem possui geração própria de energia solar On-Grid para auditar se os créditos de energia estão idênticos à energia injetada na rede; |
| Informa a economia real com energia solar, incluindo a parte consumida no local e a parte injetada na rede que se transforma em créditos de energia (requer 2 un. ou 1 un + inversor integrado na plataforma); |
| Permite validar se o relógio da concessionária está correto e garantir que sua conta de energia não possui valores indevidos; |
| Compatível com todos os tipos de rede elétrica em 127V, 220V ou 380V com fornecimento em rede monofásica, bifásica e trifásica (delta ou estrela); |
| Acompanha a importação/exportação de energia e mais de 20 parâmetros de energia em tempo real e de onde você estiver, por meio de aplicativo para smartphone e plataforma web; |
| Medidor inteligente projetado com componentes de alta qualidade e durabilidade confiabilidade pela SolarView. Marca nacional referência em soluções de monitoramento para energia solar fotovoltaica. |
O Smart Meter possui a qualidade e confiabilidade da SolarView, empresa nacional referência em soluções de monitoramento remoto de sistemas fotovoltaicos. Ele foi projetado especificamente para atender as necessidades do consumidor brasileiro, podendo ser instalado em sistemas conectados à rede, como o On-Grid e híbrido. Possui licença à versão básica do portal SolarView, com possibilidade de upgrade para integração digital com os dados de geração de energia com qualquer fabricante de inversores.
Este medidor de energia é bidirecional e polifásico,atendendo os principais tipos de rede elétrica utilizados no Brasil em 127V, 220V ou 380V com fornecimento monofásico, bifásico e trifásico, tanto para configuração estrela, quanto para configuração delta. Verifique se o circuito do seu sistema pode ser monitorado com o Smart Meter SolarView.

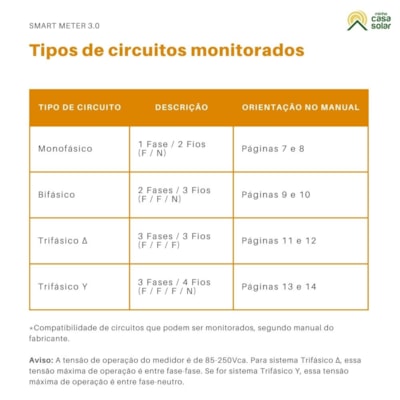

Tipos de circuitos monitorados pelo Smart Meter 3.0
Tipo de circuito | Descrição |
Monofásico | 1 Fase / 2 Fios (F / N) |
Bifásico | 2 Fases / 3 Fios (F / F / N) |
Trifásico Δ | 3 Fases / 3 Fios (F / F / F) |
Trifásico Y | 3 Fases / 4 Fios (F / F / F / N) |
O Smart Meter permite fazer monitoramento remoto da energia gerada, consumida, importada e exportada para a rede da concessionária, via aplicativo para dispositivos com sistema IOS ou Android. Isso possibilita medir, visualizar e identificar pontos de otimização do sistema de energia solar.
Equipar o seu sistema de energia solar com o Smart Meter 3.0 traz uma série de vantagens, como:
- monitorar todos os componentes de energia pelo balanço energético;
- validar se o medidor da concessionária está correto;
- prever o valor a fatura de energia;
- entender o perfil de consumo;
- otimizar a distribuição de créditos de energia;
- explicar o autoconsumo
- reduzir os gastos com monitoramento e suporte em ate 70%;
- detectar problemas e interferencias no sistema em tempo habil
Tenha o balanço energético completo da sua usina fotovoltaica com a segunda geração do medidor inteligente Smart MeterAssim, você pode acompanhar mais de 20 parâmetros de energia em tempo real, como: consumo total, geração total, energia exportada, energia importada, autoconsumo, saldo no período, saldo total em créditos e muitos outros. Confira a websérie sobre esta interface de monitoramento..
O medidor de energia solar coleta dados a cada 5 minutos através de Wi-Fi, já envia para a central de monitoramento Solar View e armazena na memória interna por cerca de 6 meses. Isso possibilita a realização de análises comparativas de resultados do sistema com precisão de classe B (1%), válido para comprovação em processos judiciais.

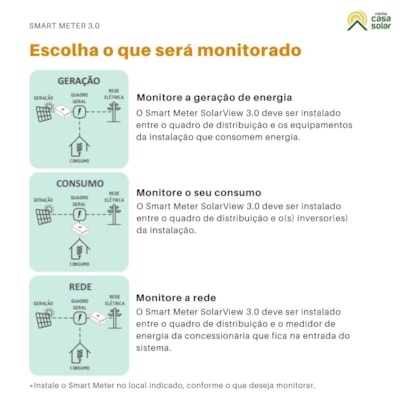

O Smart Meter conta com grau de proteção IP40 contra resíduos sólidos de até 3,2mm e deve ser instalado em ambiente interno. No momento de definir o local de instalação, é importante considerar o que você deseja monitorar: a geração, consumo ou a importação e exportação de energia para a rede.
Infinitas possibilidades de aplicação com Smart Meter
O Smart Meter é um equipamento completo com diversas possibilidades de aplicação. Confira a seguir.
- Medidor de consumo de energia
- Auditor da conta de luz
- Medidor de simultaneidade
- Medidor para rateio de energia
- Otimizador da distribuição de créditos de energia
- Medidor de autoconsumo
- Medidor para balanço energético
- Medidor para eficiência energética
- Medidor para identificação de falha de equipamentos
- Medidor de qualidade de energia
- Ferramenta de trabalho para integradores
Sobre a marca
Fundada em 2013, a SolarView é a maior empresa de gestão do integrador e referência no desenvolvimento de soluções de monitoramento remoto de sistemas fotovoltaicos. Está presente em mais de 200.000 unidades consumidoras com energia solar no Brasil e mais de 10.000 empresas que projetam e instalam energia solar. Além disso, já atende e oferece suporte técnico para todo o Brasil.
Especificações Técnicas
- Alimentação
- Tensão de Operaçao: 85 ~ 250Vca
- Consumo Típico: 0,5W | Máximo: 1W
- Proteção por fase: Fusível resetável | 250Vca / 160mA
- Tensoes nominais
- Monofásico, bifásico e trifásico Y: 85 ~ 250Vca (F-N)²
- Trifásico Δ: 85 ~ 250Vca (F-F)²
- Frequência da rede: 60Hz
- Operaçao
- Classe de precisão: Classe B (1%)
- Sentido de medição: Bidireciona
- Temperatura máxima de operação: 65 °C
- Interface física de operação: Botão Inferior
- Interface de indicação de eventos: LED Vermelho, Verde e Azul
- Operaçao
- Corrente nominal de entrada: 100A
- Tensão nominal de saída: 0,333V
- Frequência nominal: 50 ~ 60Hz
- Precisão: 0,5%
- Segurança: 600V, CAT III
- Modelo: Janela bi-partida circular
- Diâmetro da janela: 25mm
- Comprimento do cabo: 1000mm

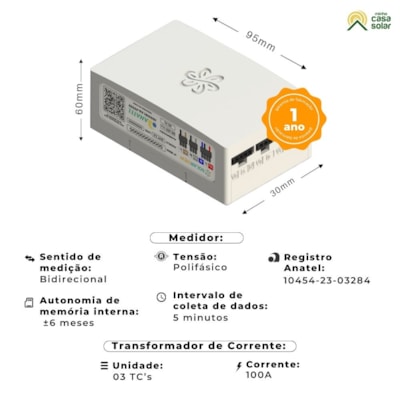

- Especificações do medidor
- Dimensões: 36 x 60 x 95mm
- Material da carcaça: ABS c/ retardante e chama (PA-765)
- Grau de proteção: IP40
- Ambiente de instalação: Protegido
Parâmetros Monitorados
| Parâmetro | Resolução | Precisão¹ |
| Tensão F-N (Van, Van e Vcn) | 0,1V | 1% |
| Corrente (Ia, Ib e Ic) | 0,1A | 1% |
| Potência Ativa (Pa, Pb, Pc e Pt) | 1W | 1% |
| Potência Reativa (Qa, Qb, Qc e Qt) | 1VAr | 1% |
| Potência Aparente (Sa, Sb, Sc e St) | 1VA | 1% |
| Fator de Potência (FPa, FPb e FPc) | 0,01 | 1% |
| Energia Ativa Importada (Total) | 0,1kWh | 1% |
| Energia Ativa Exportada (Total) | 0,1kWh | 1% |
| Energia Reativa Importada (Total) | 0,1kVArh | 2% |
| Energia Reativa Exportada (Total) | 0,1kVArh | 2% |
- Tensoes nominais
- Wi-Fi: 2.4GHz - Padrão IEEE 802.11b/g/n
- Bluetooth: 2.4Ghz - Padrão Bluetooth Low Energy V4.2
- Antena: Interna
- Operaçao
- Intervalo de coleta de dados: 5min
- Capacidade de armazenamento: ±6 meses
- Interface de configuração: Aplicativo móvel
- Visualização dos dados coletados: Aplicativo móvel/Portal SolarView
- Registro Anatel: 10454-23-03284
Usos Mais comuns
Usos mais comuns de monitoramento de energia:
Sistemas de energia solar instalados em residências e empresas;
Usinas fotovoltaicas ou fazendas solares;
Integrador solar e demais profissionais de energia solar que desejam fazer auditoria de um sistema fotovoltaico por um período determinado para identificar problemas ou a demanda real de consumo do cliente.
Itens Inclusos
- 1 Medidor bidirecional, 3ª geração da SolarView
- 3 Transformadores de Corrente (TC) de 100Ah
- 1 Suporte para parede
