Microinversor Solar Apsystem 1,5kW 4MPPTs sem WiFi - QS1A

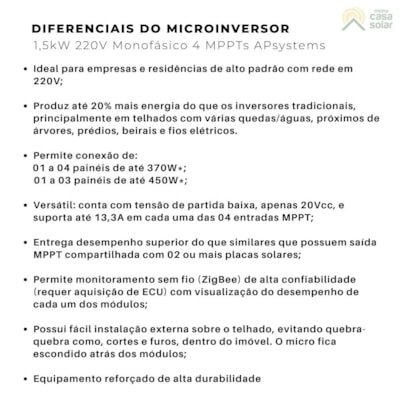

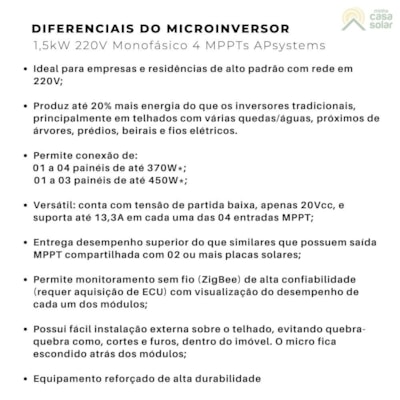

O microinversor monofásico 220V APsystems possui 1500W de potência e 4 MPPTs. Ideal para residenciais de alto padrão e empresas. Produz até 20% mais energia do que inversores tradicionais, principalmente em telhados com sombreamento. Permite conexão de até 4 painéis de 370W ou até 3 painéis de 450W. Possui fácil instalação externa sobre o telhado, evitando quebra-quebra no imóvel. Conta com garantia de até 15 anos contra defeitos de fabricação*.

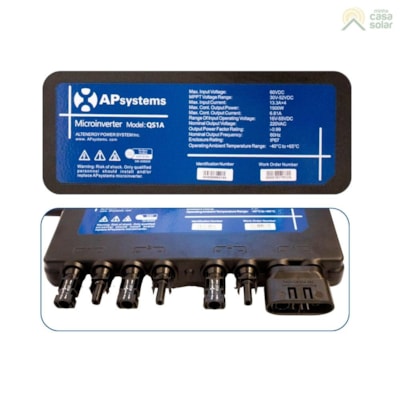

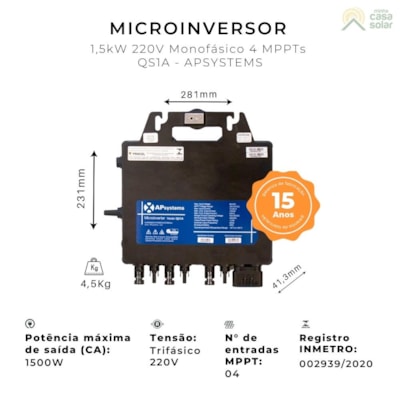

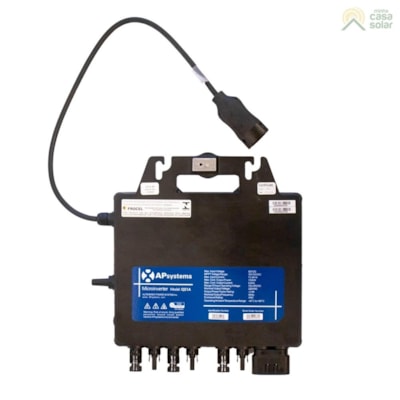

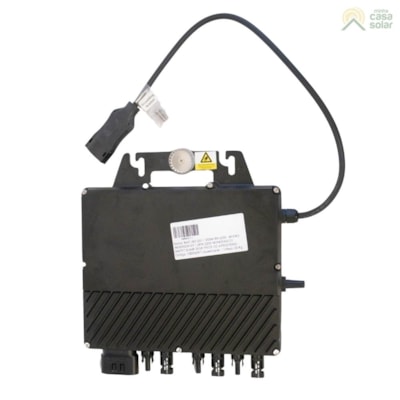

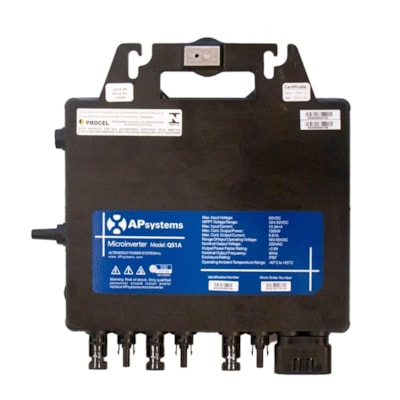

O QS1A foi projetado pela APsystems com potência na saída de 1500W, sendo compatível com sistemas Grid-Tie (conectados à rede) em residências e empresas com redes com tensão em 220V. Conta com 04 MPPT’s que permitem a conexão de painéis solares com corrente de até 13,3A e 60V em cada entrada. Sua instalação é simples, o microinversor fica escondido atrás do arranjo fotovoltaico, o que evita quebra-quebra, como cortes e furos dentro do imóvel. É um equipamento robusto, apropriado para instalação ao tempo e com grau de proteção IP67. O micro pesa apenas 4,5kg e mede 281 x 231 x 41,3mm.

Este microinversor APsystems possibilita produzir e consumir eletricidade de forma simultânea, reduzindo o valor da fatura de energia e a utilização da concessionária. A energia excedente é injetada na rede elétrica pública e é convertida em créditos que são descontados na fatura da concessionária. Assim, aderir um sistema Grid-Tie permite uma economia de até 90% na conta de luz.

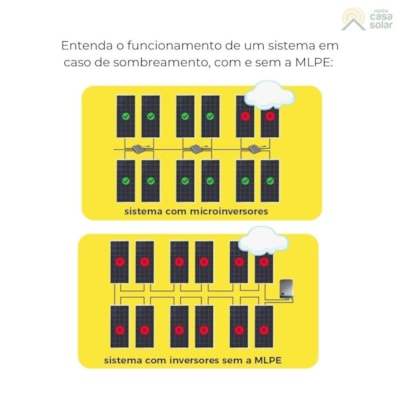

O microinversor QS1A é ideal para uso em residências e empresas conectadas à rede com telhados com várias quedas e/ou presença de sombreamento recorrente, como sombras de árvores, prédios, beirais e fios elétricos. Isso é possível porque o microinversor possui 04 MPPT’s, um para cada painel solar conectado. O MPPT permite aproveitar ao máximo a produção solar dos módulos e a presença de um MPPT por módulo (MLPE), permite que se 01 módulo for sombreado, a produção de energia dos demais módulos não seja afetada. Afinal, cada módulo terá o seu próprio gerenciamento MPPT. Isso não acontece com os tradicionais inversores string que possuem MPPT’s compartilhados com vários módulos. Muitas vezes, apenas um MPPT é responsável por gerenciar todos os módulos ligados no inversor de string. Nestes casos, o sombreamento em apenas 01 painel solar reduz a produção de todos os demais módulos.

Na prática, o microinversor APsystems possibilita gerar até 20% mais energia do que os tradicionais inversores de string em situações de sombreamento e em locais com módulos instalados em diversas orientações e inclinações.

Por ter 01 MPPT para cada módulo, o microinversor APsystems também possui desempenho superior do que similares que possuem saída MPPT compartilhada com 02 ou mais placas solares. Nestes casos, o aproveitamento da geração solar é menor, as perdas por sombreamento são maiores e o monitoramento fica menos preciso.

Este microinversor trifásico permite o monitoramento da produção de energia de cada um dos painéis solares conectados no sistema. Isso possibilita identificar quais fatores que impactam negativamente na captura da luz do sol, como acúmulo de sujeira e obstáculos que provocam sombreamento no arranjo de placas solares e providenciar sua remoção. Para que isso aconteça, é necessária a aquisição de um equipamento de monitoramento ECU-B, fornecido separadamente. Esta interface de monitoramento armazena os dados da produção de energia e permite acesso via aplicativo para smartphone. A comunicação entre o microinversor Grid-Tie e a interface de monitoramento ECU-B é livre de fios (wireless), feitas por protocolo ZigBee.


O monitoramento do microinversor também é mais preciso e detalhado do que o oferecido pelos tradicionais inversores string. Nestes casos, a presença de apenas um MPPT para cada arranjo de módulos, possibilita que o monitoramento visualize apenas a produção geral do conjunto de placas solares. É impossível identificar a geração de cada placa.

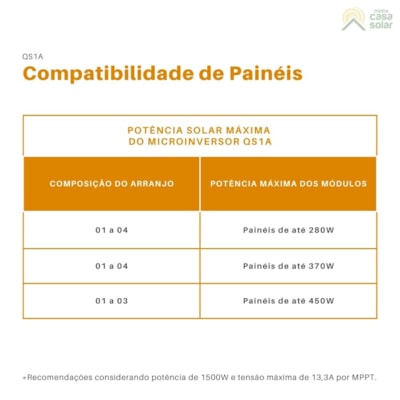

O QS1A é um microinversor da APsystem com 04 MPPTS com baixa tensão de partida, apenas 20Vcc, e suporta até 13,3A em cada entrada. Observe a tabela abaixo.

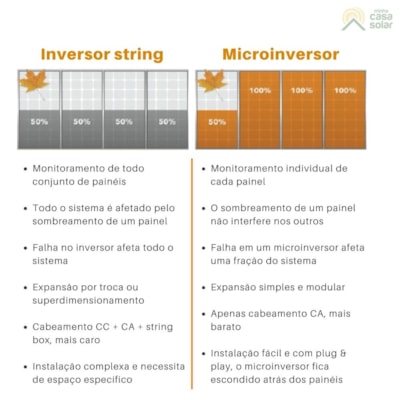

A economia nos gastos com material elétrico, a segurança e a facilidade da instalação também são aspectos que diferenciam o QS1A dos inversores string por:

• não requerer o uso de ferramentas especializadas, como o alicate crimpador MC4, porque quase todas as conexões são plug & play. As demais conexões podem ser realizadas com ferramentas comuns;

• economizar 100% nos gastos com uso de cabos elétricos em corrente contínua;

• economizar com o custo de instalação devido à rapidez e menor grau de dificuldade;

• evitar dores de cabeça com quebra-quebra dentro do imóvel, como cortes e furos;

• proporcionar instalação mais segura por ser 100% em corrente alternada 220V,

evitando os perigosos riscos de acidentes de choque elétrico em corrente contínua, devido às tensões de 400V a 1500V.

Sobre a marca

Fundada em 2009, a APsystems é uma fabricante líder mundial no desenvolvimento de microinversores e equipamentos de monitoramento remoto para sistemas de energia residenciais e comerciais. A APsystems é uma das mais antigas e tradicionais marcas de microinversores presentes no mercado brasileiro.

Dados de Entrada (DC)

• Faixa de potência do painel recomendado (STC): 250W a 535W

• Faixa de Tensão MPPT: 30V-52V

• Faixa de Tensão de Operação: 16V-55V

• Tensão Máxima de Entrada: 60V

• Tensão de Partida: 20V

• Corrente Máxima de Entrada: 13,3A x 4

• Corrente Máxima de curto-circuito de entrada: 15A x 4

Dados de Saída (AC)

• Potência Contínua Máxima de Saída: 1500W

• Corrente Nominal de Saída: 6,81A

• Tensão Nominal de Saída: 220V / 176V - 242V

• Faixa de Frequência Nominal: 60Hz/59,3Hz - 60,5Hz

• Faixa de Frequência Ajustável: 55Hz - 65Hz

• Fator de Potência: >0,99

• Distorção Harmônica Total: <3%

Eficiência

• Eficiência máxima: 96,5%

• Eficiência Nominal MPPT: 99,5%

• Consumo de Potência Noturna: 30mW

Dados Mecânicos

• Faixa de Temperatura de Operação Ambiente: -40ºC até +65°C

• Faixa de Temperatura de Armazenamento: -40ºC até +85°C

• Corrente AC Máxima do Barramento: 25A

• Classificação do Gabinete: IP67

• Ventilação: Convecção natural - Sem ventilador

• Dimensões (L x A x P): 281mm x 231mm x 41,3mm

• Peso: 4,5kg

• Inmetro: 002939/2020

Características e conformidade

• Comunicação: Wireless

• Conformidade: ABNT NBR 16149:2013, ABNT NBR 16150:2013 e ABNT NBR IEC 62116:2012

• Transformadores: Transformador de alta frequência, isolamento galvânico

• Monitoramento: Via EMA, plataforma online de Gerenciamento e Análise de Energia

Usos mais comuns em sistemas Grid-Tie:

• residências de alto padrão e empresas com telhados com várias quedas/águas;

• telhados próximos de prédios, rede elétrica, árvores e beirais.


Compatibilidade do microinversor por tipo de rede


Configuração da rede		Compatibilidade	Conexão
127V Monofásico		X	X
220V Monofásico
220V/127V Bifásico
220V/127V Trifásico
380V/220V Trifásico		X	X

• Interface de monitoramento ECU que coleta e transfere dados ao nível de módulo em tempo real, oferecendo monitoramento completo do sistema fotovoltaico. Confira este dispositivo de monitoramento APsystems.

• Cabo tronco em Y que conecta na saída CA dos microinversores para ligação na rede elétrica do local. Confira este produto.

• Endcap terminação emborrachada que fica no final do cabo tronco, isolando o circuito. Conheça este produto.

• Painel solar para capturar a radiação solar e produzir energia elétrica. Veja as opções de painéis solares.

O microinversor QS1A conta com 15 anos de garantia contra defeitos de fabricação (após 01/05/2021), quando instalado conectado à internet de modo constante por meio de uma ECU ou compatível. Caso o microinversor seja instalado sem o uso da interface de monitoramento ECU, a garantia do produto fica reduzida a 02 anos. Confira o certificado de garantia.

Em ambos os casos, a garantia é válida apenas com a correta instalação e operação do produto. Além disso, conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a Ecori, empresa autorizada pela APsystems. Confira este passo a passo e abra um chamado. Ou, ligue para o Suporte Técnico da Ecori: (17) 99236-4803.

Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.

O que invalida a garantia?

• Conexão com polaridade invertida;
• Desmontar, modificar ou alterar/remover as identificações originais do microinversor, como: marca registrada, número de modelo ou número de série;
• Utilização ou instalação incorreta;
• Danos causados pelo sistema elétrico que está instalado;
• Veja as condições gerais que invalidam a garantia.
