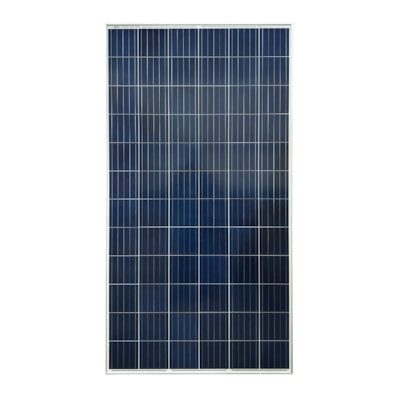

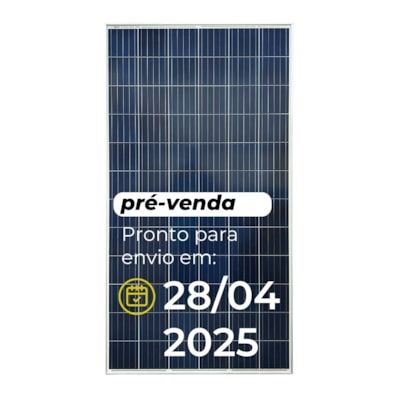

Painel Solar 330W Policristalino Znshine - ZXP6-H144-330P

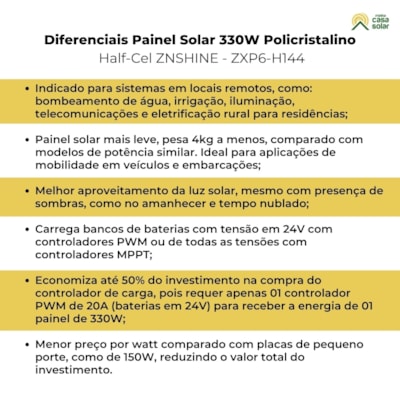

A placa solar ZNSHINE de 330W produz tensão de 37,80V (Vmp) e corrente de 8,74A (Imp). Combina células policristalinas com a tecnologia Half-Cell. O ZXP6-H144 é leve, ideal para veículos e embarcações, eletrificação rural em residências, sistemas de bombeamento de água e irrigação de pequeno porte. Conta com 12 anos de garantia contra defeitos de fábrica.

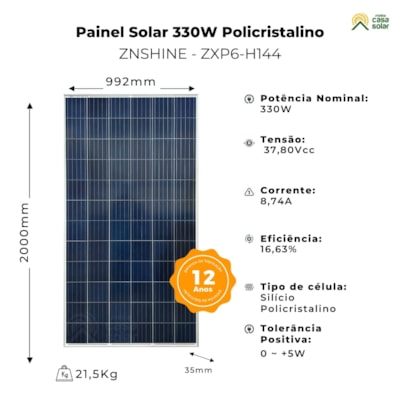

Este painel solar XP6-H144 fabricado pela ZNSHINE com vidro temperado de alta transmitância, moldura de alumínio anodizado, mede 2000 x 992 x 35mm e pesa 21,5kg. Possui vidro apenas na parte frontal, o que torna um painel mais leve com cerca de 4kg a menos do que modelos de potência similar.

Construído com células policristalinas de silício e outros componentes, o que torna a fabricação mais simples e possibilita um valor de mercado mais competitivo. Também une a tecnologia Half-Cell que ajuda manter o desempenho da captação mesmo em condições de luz fraca, como neblina, tempo nublado, amanhecer e anoitecer.

O painel solar de 330W é ideal para uso em sistemas isolados da rede elétrica pública (Off-Grid), como eletrificação rural para residências e empresas, bombeamento solar e irrigação, iluminação, telecomunicações e segurança eletrônica. Seu tamanho e peso, o tornam uma excelente alternativa para aplicações de mobilidade veicular em barcos, lanchas, motorhomes, trailers, vans e food trucks.

Por ter potência maior, o módulo ZXP6-H144 proporciona menor preço por watt, em comparação às placas pequenas, como de 150W, por exemplo. Permite montar um sistema com menos módulos, o que deixa a instalação mais simples e rápida.

Além disso, essa placa solar de 330W é compatível com os econômicos controladores de carga PWM para recarregar bancos de baterias em 24Vcc, o que permite economizar até 50% do investimento destinado à aquisição do controlador de carga. Também carrega bancos de baterias de todas as tensões com controladores MPPT.

Sobre a marca

A ZNSHINE é uma fabricante chinesa do setor de energia solar que está presente no mercado desde 1988. Foi uma das pioneiras mundiais na utilização de grafeno em painéis solares, sendo reconhecida pela excelência na fabricação de módulos fotovoltaicos e baterias de lítio.

A marca possui distribuidores em mais de 80 países e se tornou uma das líderes em desenvolvimento de soluções solares com presença global no Japão, Índia, Alemanha, Itália, Suíça, Reino Unido, EUA, Canadá, Chile, Austrália e África.

1. Potência Nominal (P.max): 330W;
2. Tensão de circuito aberto (Voc): 46,5V;
3. Corrente de curto-circuito (Isc): 9,1A;
4. Tensão na Potência Nominal (Vmp): 37,8V;
5. Corrente na Potência Nominal (Imp): 8,74A;
6. Eficiência do módulo (%): 16,63%;
7. Temperatura de operação:  -40ºC ~ +85°C;
8. Tensão máxima do sistema: 1500V;
9. Tipo de célula: Policristalino;
10. Número de células: 144 (6x24);
11. Vidro, espessura e tipo: Vidro temperado de alta transmitância com 3,2mm;
12. Estrutura: Liga de alumínio anodizado;
13. Caixa de junção: IP68, 3 diodos;
14. Cabo: 4mm² com cerca de 35cm;
15. Conector: Compatível com MC4;
16. Dimensões do módulo: 2000 x 992 x 35 mm;
17. Peso: 21,5kg.
18. Registro INMETRO: 011180/2023
19. *Todos os parâmetros das características elétricas são testados nas condições STC: 1000W/m², AM1.5, 25ºC.

Usos mais comuns em sistema Off-Grid:

• Sistemas isolados da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT ou inversor Off-Grid);

• Aplicações com pouca área de telhado disponível, como motorhomes, embarcações, caminhões, food trucks e trailers;

• Alternativa para gerar eletricidade para sistema de Bomba Solar para bombeamento e abastecimento de água de propriedades residenciais e comerciais em áreas afastadas. Também pode ser utilizada para sistema de irrigação em fazendas e empresas rurais.

Usos mais comuns em sistema On-Grid:

• Sistema fotovoltaico conectado à rede (Grid-Tie) em residências para redução do consumo de energia elétrica da concessionária e da respectiva conta de energia;

• Sistema híbrido com backup na bateria (Nobreak Solar) conectado à rede pública, podendo armazenar a energia gerada em excesso para o banco de baterias e manter uma reserva para momentos críticos.

1 Placa solar de 330W da ZNSHINE. Inclui cabos fotovoltaicos de 35cm, com conectores MC4 na ponta, encaixados na parte de trás da placa.

O produto não acompanha conectores extras.

Downloads:

1. Quantos kWh gera uma placa solar de 330W?

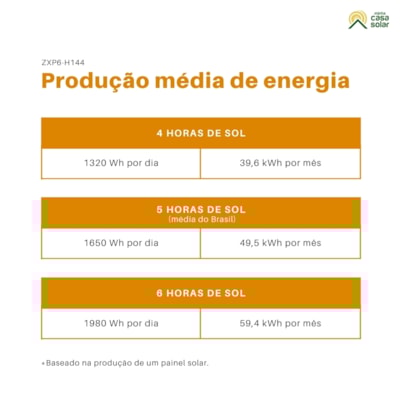

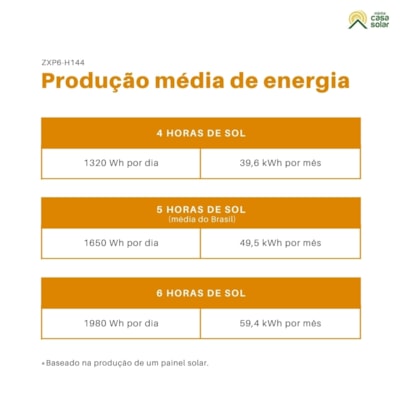

O Painel Solar de 330W da marca ZNSHINE combina células de silício policristalino com tecnologia Half-Cell e 5 busbar, consegue alcançar produção diária de até 1,65kWh e mensal de 49,5kWh, considerando 5 horas de sol (média do Brasil).

2. Posso conectar uma nova placa solar de potência diferente no sistema fotovoltaico que já possuo?

Sim, é possível, mas não é recomendável. O arranjo fotovoltaico produz mais energia com placas solares da mesma marca e potência.

Para aumentar a potência do sistema com placas diferentes, recomendamos que elas sejam da mesma marca e família.  Caso sejam marcas diferentes, recomendamos que tenham a mesma potência e tensão similar (Vmp). Em caso de painéis com potências diferentes, indicamos que tenham tensão (Vmp) igual ou superior.

3. Como é feita a instalação do módulo solar fotovoltaico?

O painel deve ser instalado em um local ensolarado e sem sombras, orientado para a direção norte, com inclinação de acordo com a tabela disponível no anúncio, devendo ser mantido coberto durante a sua instalação para evitar a geração de corrente elétrica.

*Orientação ideal para a instalação dos painéis: norte.

A fixação deve ser feita em suportes ou perfis resistentes à corrosão, ao sol e a ventos fortes e tempestades. Lembre-se que o painel poderá ficar lá por mais de 40 anos. O painel fotovoltaico já vem com furos para fixação, por isso, não é recomendado fazer novos. Isto causa a perda da garantia e enfraquece sua estrutura.

É recomendado, e de fundamental importância, que você garanta um espaço, de no mínimo 15 centímetros, entre o módulo e a superfície em que ele está fixado para reduzir a temperatura e evitar a condensação de água na parte traseira.

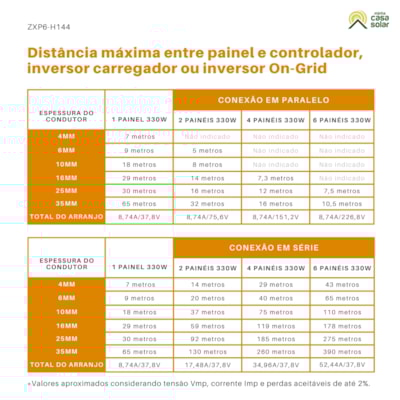

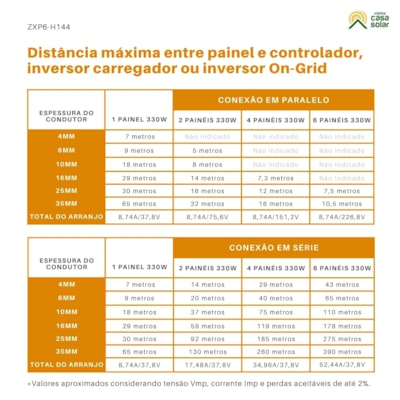

Certifique-se que a polaridade está correta e utilize a fiação mais curta possível. Verifique anualmente o painel, a fiação, a estrutura e os acessórios. A chuva e o vento naturalmente limpam o painel solar, entretanto, caso seja necessário limpar o painel, utilize somente água e uma esponja macia, sem detergentes.

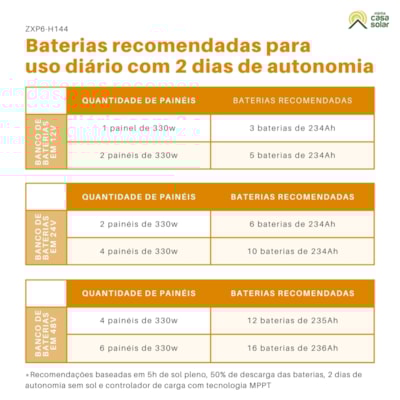

4. O que preciso para projetar um sistema Off-Grid?

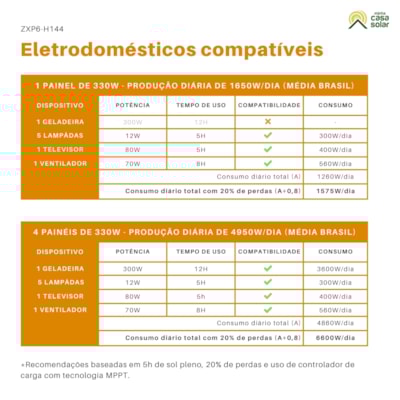

Faça uma relação de todos os equipamentos e eletrodomésticos que você deseja utilizar, com suas respectivas potências de consumo em Watts, e o tempo de utilização diária em horas.

Por exemplo: Uma residência que deseja suprir 5 lâmpadas de 8W, ligadas durante 6 horas por dia: uma televisão de 100W, ligada durante 7 horas por dia e uma geladeira de 120W, ligada durante 12 horas por dia.

Observação: Não considere nesta relação chuveiro elétrico, forno elétrico, freezers de grande porte ou outros aparelhos de alto consumo já que estes normalmente inviabilizam a utilização de sistemas fotovoltaicos. Para o aquecimento de água, recomendamos a utilização de aquecedores solares.

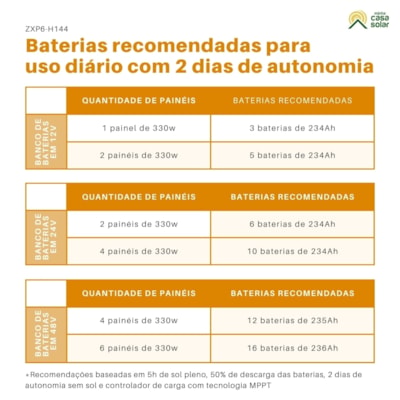

*Recomendações baseadas em 5h de sol pleno, 20% de perdas e uso de controlador de carga com tecnologia MPPT.

Em seguida, dimensione aqui o seu sistema Off-Grid ou entre em contato por telefone para receber atendimento técnico comercial especializado.

5. O que preciso para montar um sistema On-Grid?

O Painel Solar da ZNSHINE tem 12 anos de garantia do produto contra defeitos de fabricação.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto após o prazo de 7 (sete) dias corridos, porém dentro do prazo de garantia do fabricante, deverá ser solicitado a avaliação da garantia com a ZNSHINE. Entre em contato pelo e-mail: ayuchien@znshinesolar.com.

Caso tenha dificuldade no processo de solicitar a avaliação, conte com a ajuda do nosso suporte técnico.

O que invalida a garantia?

• Painel solar com vidro trincado;

• Instalação em desacordo com o manual de instalação;

• Descaracterização do produto (cortar os cabos);

• Furar ou serrar a moldura de alumínio;

• Danos pela presença de hotspots (pontos quentes) devido ao sombreamento constante em determinada área do painel;

• Veja todas as condições gerais que invalidam a garantia direto com o fabricante
