Sobre o Produto

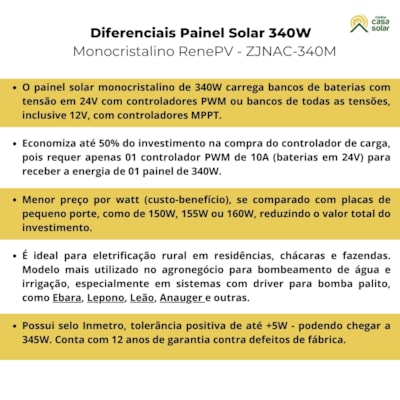

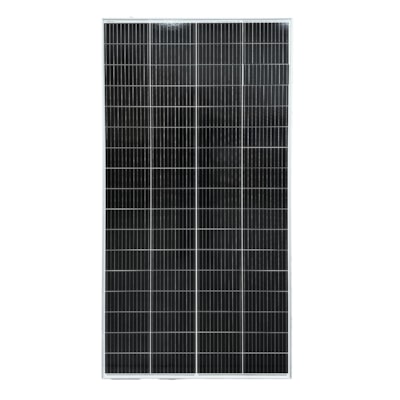

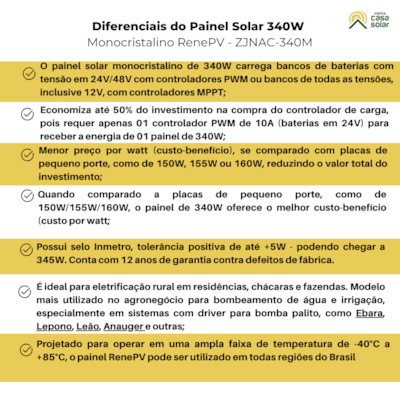

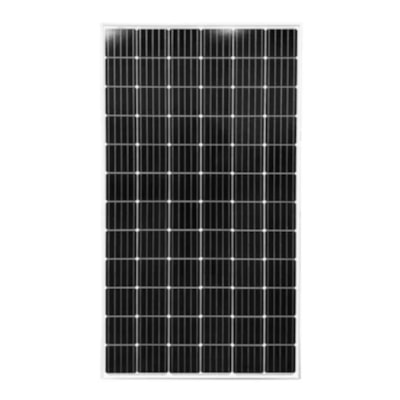

Diferenciais do Painel Solar 340W Monocristalino RenePV ZJNAC-340M
| Economiza até 50% do investimento na compra do controlador de carga, pois requer apenas 01 controlador PWM de 10A (baterias em 24V) para receber a energia de 01 painel de 340W; |

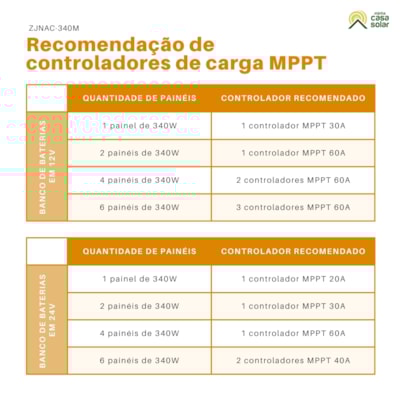

| O painel solar monocristalino de 340W carrega bancos de baterias com tensão em 24V/48V com controladores PWM ou bancos de todas as tensões, inclusive 12V, com controladores MPPT; |
Menor preço por watt (custo-benefício), se comparado com placas de pequeno porte, como de 150W, 155W ou 160W, reduzindo o valor total do investimento. |
| Possui selo Inmetro, tolerância positiva de até +5W - podendo chegar a 345W. Conta com 12 anos de garantia contra defeitos de fábrica. |
| É ideal para eletrificação rural em residências, chácaras e fazendas. Modelo mais utilizado no agronegócio para bombeamento de água e irrigação, especialmente em sistemas com driver para bomba palito, como Ebara, Lepono, Leão, Anauger e outras. |

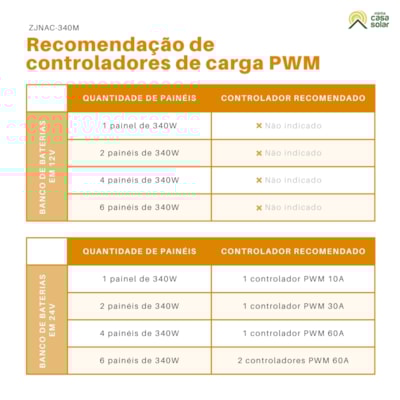

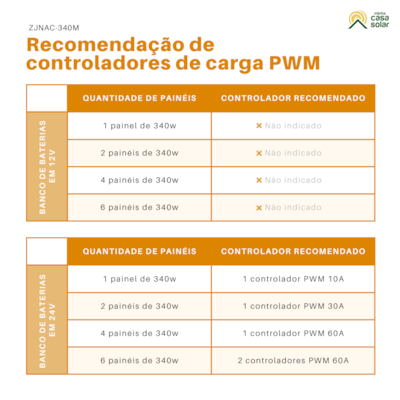

Uma grande vantagem do Painel Solar 340W RenePV é a economia significativa no investimento em controladores de carga. Para baterias conectadas em 24V, ele requer apenas um controlador PWM de 10A para gerenciar a energia de 01 painel de 340W. Isso representa uma economia de até 50% no custo do controlador.

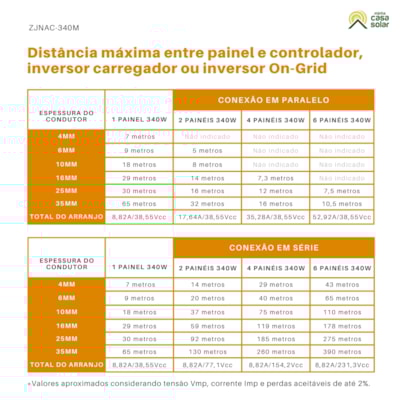

Além disso, sistemas com baterias em 24V são mais eficientes, porque as severas perdas nos cabos elétricos, típicas em sistemas em corrente contínua, são 50% menores. Por fim, sistemas com baterias em 24V permitem que as placas sejam instaladas em distância do controlador/inversor duas vezes maior, quando comparado com instalações com bateria em 12V. Todos esses benefícios podem ser encontrados em instalações com a placa RenePV de 340W.
Quando comparado a placas de pequeno porte, como de 150W/155W/160W, o painel de 340W oferece o melhor custo-benefício (custo por watt) - o custo por Watt é uma ferramenta crucial para reduzir o valor do investimento em um sistema de energia solar, porque evidencia o custo de aquisição de cada watt de energia que será produzida pela placa.
Este painel RenePV é ideal para eletrificação rural, sendo amplamente utilizado em residências, chácaras e fazendas. Também é muito utilizado em sistemas de monitoramento por rádio, câmeras, de segurança eletrônica e telecomunicações pela possibilidade de utilização com baterias em 24V ou 48V.
A placa RenePV de 340W possui alta compatibilidade com módulos de 330W, 335W, 370W e 375W da RenePV e de outros fabricantes, como ERA Solar, Zshine, Resun, Trina, SunEnergy e Ztroon, para ampliação de sistemas já existentes.
O módulo ZJNAC-340M é o modelo preferido para sistemas de bombeamento de água e irrigação, até mesmo quando utilizado com drivers para bombas palito de marcas renomadas como Ebara, Lepono, Leão e Anauger. O tamanho relativamente compacto, a potência intermediária e a tensão de 38,5V permitem a formação de arranjos em série com fornecimento confiável em 220V usando de 06 a 08 placas. Essa energia é suficiente para alimentar bombas de água de 1CV a 3CV.
Projetado para operar em uma ampla faixa de temperatura de -40°C a +85°C, o painel RenePV pode ser utilizado em todas regiões do Brasil, inclusive no nordeste e em locais com calor extremo.
Com estrutura reforçada em alumínio anodizado, este produto oferece proteção superior contra ferrugem e maresia, sendo ideal para áreas litorâneas. Seu vidro temperado de 3,2 mm é resistente ao granizo, enquanto sua alta resistência a cargas de vento de até 182,1 km/h (1600Pa), suportando os ventos médios de todas as regiões do Brasil, inclusive os fortes ventos da região sul.
É um painel seguro com nível de segurança Classe II (IEC) que garante duas camadas de proteção contra choques elétricos. O módulo também possui nível de proteção Classe C (TÜV Rheinland) contra incêndio, ou seja, tem resistência leve às chamas e os eventuais incêndios podem ser combatidos com extintores de CO2 Classe C para equipamentos elétricos.

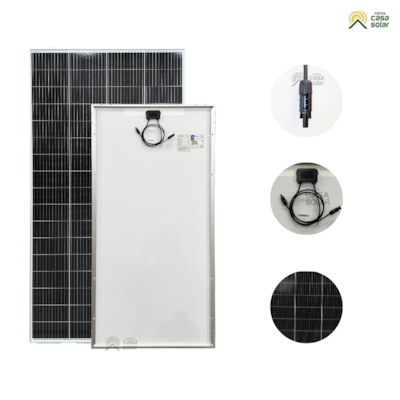

O painel de 340W é equipado com uma caixa de junção blindada na parte de trás com grau de isolação IP68, dois díodos de bypass e cabos fotovoltaicos de 88cm já conectados, contendo conectores compatíveis com o padrão MC4/IP68 na ponta. Tudo isso facilita a instalação e garante uma conexão elétrica segura.
Fundada em 2013, a RenePV (Ningbo Zhongyi New Energy), é uma grande fabricante internacional de módulos fotovoltaicos com três fábricas e 5GW de capacidade instalada. Possui amplo portfólio de paineis solares monofaciais e bifaciais para aplicações isoladas da rede (Off-Grid), híbridas e conectadas na rede (On-Grid).
Especificações

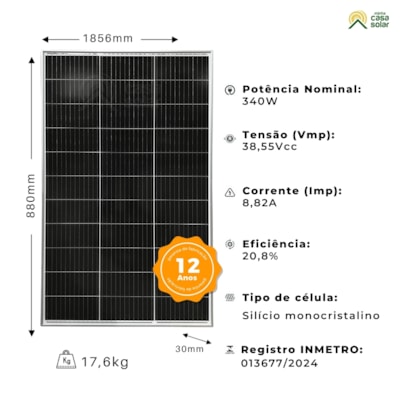

Dados Técnicos do Produto
Potência Máxima Nominal: 340W
Tensão Máxima de Potência (Vmp): 38,55V
Corrente Máxima de Potência (Imp): 8,79A
Tipo de Célula: MONOCRISTALINA
Inmetro: 013677/2024
Eficiência: 20,8%
Dimensões
Dimensões: 1856x880x30mm
Peso: 17.6 Kg
Especificações Elétricas
Tensão de Circuito Aberto (Voc) ±3% (V): 45,64
Corrente de Curto-Circuito (Isc) +3% (A): 9,38
Potência Máxima (Pmax) ±3% (W): 254,3
Tensão Máxima de Potência (Vmp) (V): 35,89
Corrente Máxima de Potência (Imp) (A): 7,08
Tensão de Circuito Aberto (Voc) (V): 42,45
Corrente de Curto-Circuito (Isc) (A): 7,58
Temperatura de Operação (°C): -40 ~ +85
Classificação Máxima do Fusível de Série (A): 15
Tensão Máxima do Sistema (DC) (V): 1500 (IEC)
Temperatura de Operação (°C): -40 ~ +85
Classificação Máxima do Fusível de Série (A): 15
Tensão Máxima do Sistema (DC) (V): 1500 (IEC)
Especificações Mecânicas
Células Solares: P-Mono- (210x105mm)
Disposição das células: (4x17MM)
Vidro frontal: Vidro temperado de 3,2 mm
Estrutura: Liga de alumínio anodizado
Caixa de junção: IP68, 2 diodos
Cabos fotovoltaicos: 4,0mm2 com conectores compatíveis com MC4/IP67
Capacidade máxima de carga Snow-3600Pa/Wind-1600Pa
Taxa de segurança classe: Classe ll (IEC)
Classificação de Incêndio: Classe C (TUV)
Usos mais comuns
• Sistemas isolados da rede elétrica convencional (Off-Grid) para carregamento de bancos de baterias (requer controlador de carga com tecnologia MPPT);
• Aplicações de geração móvel, como motorhomes, embarcações, caminhões, food trucks e trailers;
• Alternativa para gerar eletricidade para sistema de Bomba Solar para bombeamento e abastecimento de água de propriedades residenciais e comerciais em áreas afastadas. Também pode ser utilizada para sistema de irrigação em fazendas e empresas rurais.
Itens Inclusos
1 Painel Solar de 340W, modelo ZJNAC-340M, da marca RenePV. Possui cabo de 4mm² com 88cm de comprimento e conector MC4, conectados à caixa de junção do painel.
Download
Downloads:
Perguntas Frequentes
1. Quantos kWh gera uma placa solar de 340W?

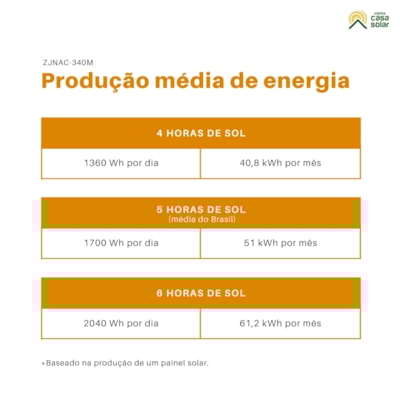

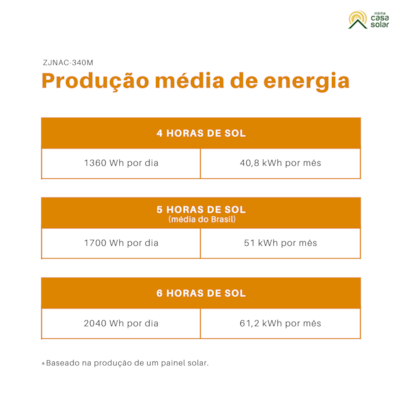

O painel solar de 340W produz em média de 1700W por dia e 51kW ao mês, considerando 5 horas diárias de sol pleno.
2. Posso conectar uma nova placa solar de potência diferente no sistema fotovoltaico que já possuo?
Sim, é possível, mas não é recomendável. O arranjo fotovoltaico produz mais energia com placas solares da mesma marca e potência.
Para aumentar a potência do sistema com placas diferentes, recomendamos que elas sejam da mesma marca e família. Caso sejam marcas diferentes, recomendamos que tenham a mesma potência e tensão similar (Vmp). Em caso de paineis com potências diferentes, indicamos que tenham tensão (Vmp) igual ou superior.
3. Como é feita a instalação do módulo solar fotovoltaico?

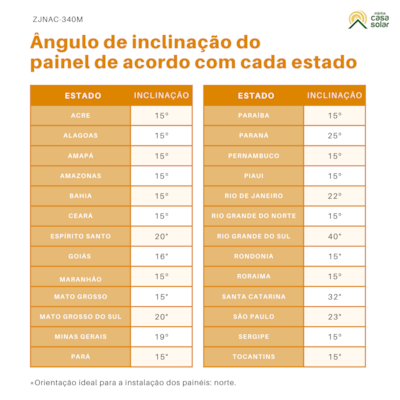

O painel deve ser instalado em um local ensolarado e sem sombras, orientado para a direção norte, com inclinação de acordo com a tabela disponível no anúncio, devendo ser mantido coberto durante a sua instalação para evitar a geração de corrente elétrica.
A fixação deve ser feita em suportes ou perfis resistentes à corrosão, ao sol e a ventos fortes e tempestades. Lembre-se que o painel poderá ficar lá por mais de 40 anos. O painel fotovoltaico já vem com furos para fixação, por isso, não é recomendado fazer novos. Isto causa a perda da garantia e enfraquece sua estrutura.
É recomendado, e de fundamental importância, que você garanta um espaço, de no mínimo 15 centímetros, entre o módulo e a superfície em que ele está fixado para reduzir a temperatura e evitar a condensação de água na parte traseira.
Certifique-se que a polaridade está correta e utilize a fiação mais curta possível. Verifique anualmente o painel, a fiação, a estrutura e os acessórios. A chuva e o vento naturalmente limpam o painel solar, entretanto, caso seja necessário limpar o painel, utilize somente água e uma esponja macia, sem detergentes.

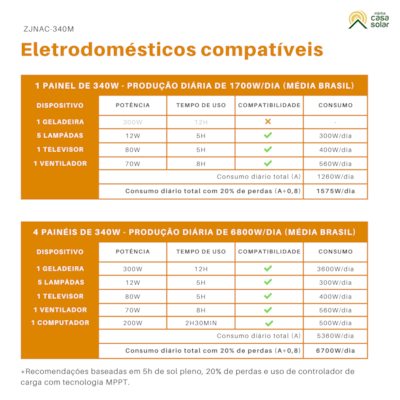

4. O que preciso para projetar um sistema Off-Grid?
Faça uma relação de todos os equipamentos e eletrodomésticos que você deseja utilizar, com suas respectivas potências de consumo em Watts, e o tempo de utilização diária em horas.
Por exemplo: Uma residência que deseja suprir 5 lâmpadas de 8W, ligadas durante 6 horas por dia: uma televisão de 100W, ligada durante 7 horas por dia e uma geladeira de 120W, ligada durante 12 horas por dia.
Observação: Não considere nesta relação chuveiro elétrico, forno elétrico, freezers de grande porte ou outros aparelhos de alto consumo já que estes normalmente inviabilizam a utilização de sistemas fotovoltaicos. Para o aquecimento de água, recomendamos a utilização de aquecedores solares.
Em seguida, dimensione aqui o seu sistema Off-Grid ou entre em contato por telefone para receber atendimento técnico comercial especializado.
Garantia
O Painel Solar 340W Monocristalino Renepv garante que seus módulos solares não terão defeitos de qualidade relacionados a design, materiais ou produção, seguindo os requisitos normais de aplicação. Caso ocorram problemas de qualidade dentro de 12 anos, a partir da data de garantia, a Renepv tomará as medidas necessárias após verificação.
