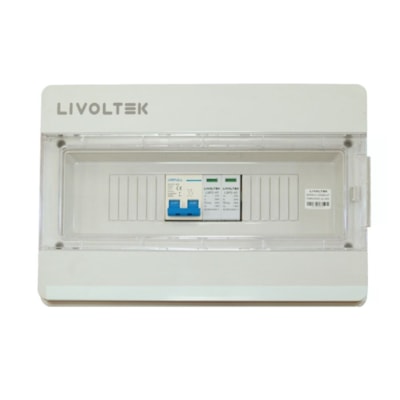

String Box CA 20A 220/127V Mono/Bifásica Livoltek - HXDB20-2P

Quadro de proteção CA para proteger a saída monofásica em 220V de inversor com até 4,4kW ou 127V em até 2,5kW. Ou, inversor bifásico de até 5kW (2,5kW por fase). Aceita corrente máxima de 20A. Protege o kit solar e o local de instalação contra raios, curto-circuito e sobrecarga, com origem no inversor ou na rede elétrica. Tem 03 anos de garantia contra defeitos.

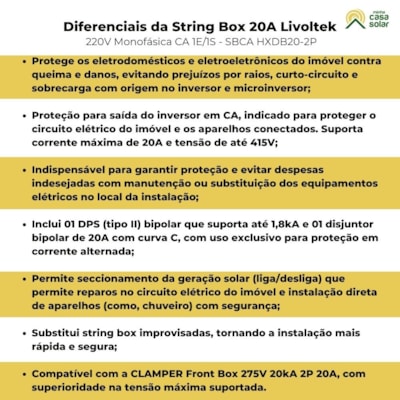

 Diferencia da String Box CA 20A 220/127V Mono/Bifásica CLAMPER - CLFB20 2P

A string box SBCA CLFB20 2P conta com a qualidade reconhecida da CLAMPER – a marca de DPS mais vendida e indicada do Brasil. Os quadros de proteção da CLAMPER do tipo Front Box são melhores porque incluem DPS desenvolvido especificamente para atender a realidade das descargas atmosféricas (raios) que ocorrem no Brasil e que são acima da média internacional. Também atende às normas IEC 61643-1, UL 1449, ABNT NBR 5410 e NBR 60898 de fabricação padrão do Brasil.

Importante: Para que o DPS funcione é obrigatório que a edificação tenha sistema de aterramento. Caso isso não ocorra, o sistema de proteção contra raios (descargas atmosféricas) não irá funcionar.

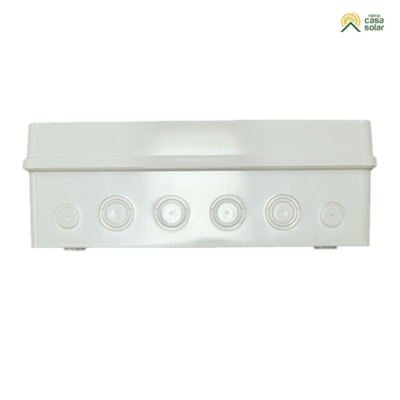

A SBCA CLFB20 2P foi fabricada com invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água.

Também chamada de front box CLAMPER, é um acessório indispensável para proteção do sistema fotovoltaico porque evita o desligamento, a manutenção ou a substituição dos equipamentos elétricos do local de instalação, desde o sistema de energia solar até os aparelhos eletroeletrônicos e eletrodomésticos.

Atenção: O uso da string box CA não substitui o uso da string box CC. Os dois acessórios funcionam em conjunto, protegendo tanto a entrada CC (solar), quanto a saída CA (rede) de inversores On-Grid, Híbridos e Inversores Carregadores de baterias.

A SBCA CLFB20 2P suporta inversor On-Grid, inversor híbrido, inversor Off-Grid ou inversor carregador monofásico 220Vca com potência de até 4.4kW ou em 127V com até 2,5kW. Também permite o uso de modelos bifásicos 220V/127V com potência de até 5kW (2,5kW em cada fase). Em todos os casos, deve-se respeitar a corrente de saída de até 20A.

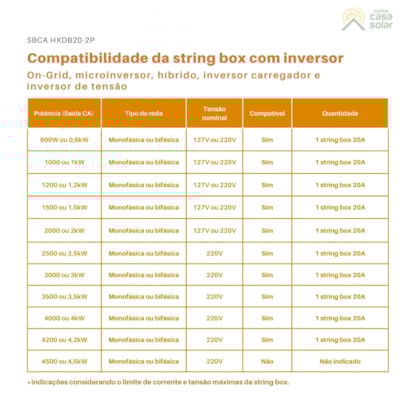

Compatibilidade da string box SBCA CLFB20 2P com inversor On-Grid, microinversor e híbrido

*Indicações considerando o limite de corrente e tensão máximas da string box.

Também é muito utilizada para proteger o sistema On-Grid com para garantir a conexão do cabo tronco na rede CA do local de instalação ou imóvel, atuando como caixa de junção e simplificando a instalação.

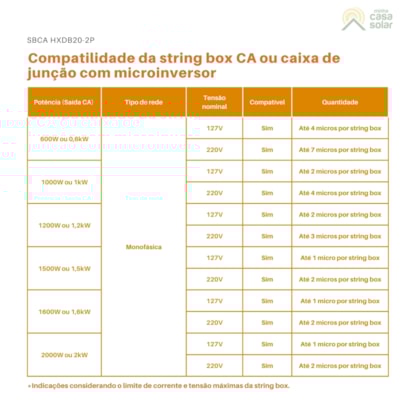

Compatibilidade da string box CA ou caixa de junção SBCA CLFB20 2P com microinversor

*Indicações considerando o limite de corrente e tensão máximas da string box.

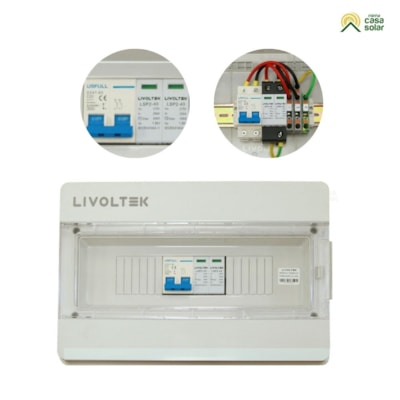

O quadro elétrico de proteção CA inclui 02 Dispositivos de Proteção contra Surtos preparados para suportar até 20kA de descarga. São tipo DPS tipo Plugue, o que facilita a substituição pelo próprio usuário. Também é equipado com a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 275V(Ucov).

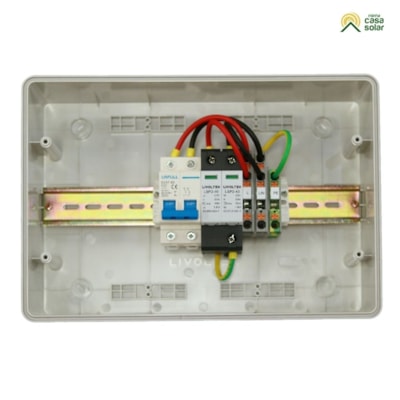

Esta front box CLAMPER conta com 02 disjuntores que aceitam corrente de até 20A por entrada e curva de disparo termomagnética C, que garante o seccionamento rápido (< 25ns) para proteção da saída de energia em corrente alternada. Também permite o seccionamento (liga/desliga) para realizar manutenção segura no inversor, na rede ou instalação de aparelhos no circuito elétrico do local, como chuveiro. Tudo isso aumenta a confiabilidade do sistema, evitando prejuízos financeiros com danos e queima de equipamentos.

A SBCA CLFB20 2P é uma alternativa com instalação com alta confiabilidade, pois substitui quadro elétrico de proteção artesanal. Fato que aumenta a segurança e acelera a instalação, principalmente em locais com baixa disponibilidade de mão de obra especializada em energia solar.

Sobre a marca

Fundada em 1991, a CLAMPER Solar atua no mercado de soluções para proteção de circuitos eletroeletrônicos, contra danos causados por raios e surtos elétricos. Pioneira no segmento no Brasil, a empresa iniciou sua trajetória desenvolvendo projetos customizados de Dispositivos de Proteção contra Surtos (DPS) para grandes indústrias e logo, se tornou a marca mais utilizada e indicada por especialistas do setor de energia.

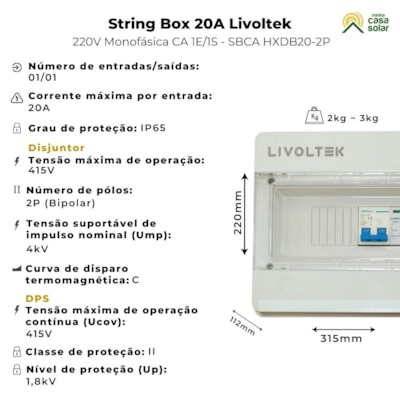

1. Informações Gerais
2. Tipo: Monofásica/Bifásica
3. Tensão nominal(Un): 220V ou 127V
4. Corrente nominal: 20A
5. Frequência nominal: 50/60Hz
6. Número de entradas/saídas: 01/01
7. Invólucro
8. Material: Policarbonato com proteção UV
9. Grau de Proteção: IP65
10. Dimensões: 308,3 x 253,3 x 112,5mm
11. Peso aproximado: 1,6kg
12. Tipo de montagem: Parede
13. Entrada/Saída
14. Ponto de conexão da entrada (L/N): Diretamente no disjuntor
15. Ponto de conexão da saída(L/N): Diretamente nos conectores
16. Seção dos cabos de entrada/saída: 10mm²
17.
18. Aterramento
19. Ponto de conexão do aterramento: Diretamente no conector
20. Seção dos cabos: 6mm²
21. Disjuntor
22. Tensão de isolação nominal(Ui): 500V
23. Números de pólos: 2P, bipolar
24. Tensão suportável de impulso nominal(Uimp): 4kA
25. Capacidade de interrupção: 6kA
26. Corrente nominal(In): 20A
27. Tecnologia de disparo: Termomagnético
28. Curva de disparo: C
29. Seção dos condutores de entrada: 25mm²
30. Torque de fixação dos condutores: 2.5N-m
31. Norma: IEC 61643-11 / UL 1449 / ABNT NBR 5410
32.
33. DPS
34. Tensão máxima de operação contínua(Ucov): 275V
35. Classe de proteção: II
36. Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
37. Tempo de resposta típico: ≤25ns
38. Corrente de descarga nominal: 10kA
39. Corrente de descarga máxima: 20kA
40. Nível de proteção(Up): ≤1,2kA
41. Indicação de serviço: Local
42. Seção dos condutores de entrada: 4 até 25mm²
43. Torque de fixação dos condutores: 3 ± 5%
44. Grau de proteção: IP20

Usos mais comuns em corrente alternada (CA):

• Circuito elétrico de empresas e residências, com instalação após o “padrão de energia”;

• Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;

• Nobreak solar em locais com queda frequente da energia fornecida pela concessionária;

• Sistema conectado à rede (Grid-Tie) em residências e empresas para consumo simultâneo e inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;

• Sistema Grid Zero conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência.

Os itens inclusos na embalagem:

1. 1 String box CA 20A Trifásica da CLAMPER, SBCA CLFB20 2P
2. 4 Buchas para fixação na parede;
3. 4 Parafusos para fixação na parede;
4. 3 terminais do tipo prensa-cabo.

Downloads:

1. Posso utilizar a string box CA em corrente contínua (CC)?

Não. Essa string box foi desenvolvida exclusivamente para receber a energia solar após conversão para corrente alternada, feita pelo inversor On-Grid, microinversor, inversor de tensão ou inversor carregador de baterias. Neste caso, o adequado é utilizar uma string box solar CC.


2. Como escolher a string box CA para o meu sistema fotovoltaico?

O modelo ideal precisa atender a corrente máxima e tensão máxima da saída de energia do inversor, além ser compatível com o tipo (monofásica, bifásica ou trifásica) e tensão da sua rede elétrica.


3. Quais os erros mais comuns na instalação do quadro elétrico de proteção?

No momento de montar o sistema de energia solar, é comum:

1. Comprar string box com DPS e Disjuntos com especificações inadequadas para a necessidade;

2. Utilizar cabos elétricos com tamanho e/ou espessura inadequada;

3. Apertar pouco ou muito os terminais.

Veja a lista de equipamentos mais adequados para usar com este produto.

A string box CLAMPER tem 03 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.


Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela CLAMPER pelo formulário disponível nesta página. Caso seja necessário, você pode entrar em contato pelo SAC, ligando para 31 3689-9514 ou enviando uma mensagem no WhatsApp.

O que invalida a garantia?

• Desmontar, modificar ou alterar/remover as identificações originais da string box;

• Utilização ou instalação incorreta;

• Danos causados pelo arranjo fotovoltaico, como corrente e/ou tensão acima do limite da string box solar;

• Entre outras condições que invalidam a garantia.
