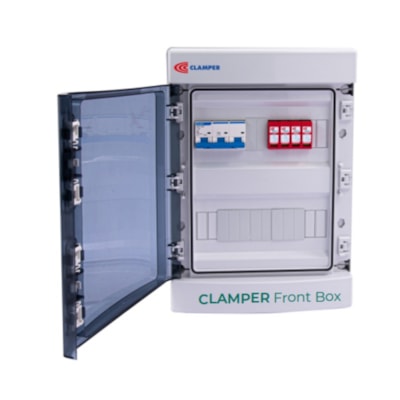

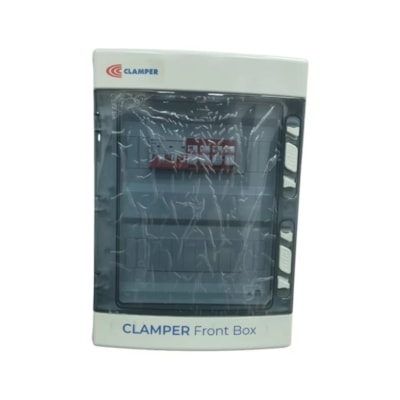

String Box CA 50A 220V ou 380V Trifásica CLAMPER - CLFB50 3P

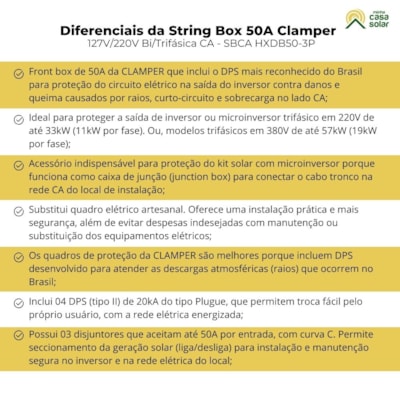

Quadro de proteção CA para proteger a saída trifásica em 220V de inversor com até 33kW ou 380V com potência de até 57kW. Aceita corrente máxima de 50A e tensão de até 275V. Protege o kit solar e o local de instalação contra raios, curto-circuito e sobrecarga, com origem no inversor ou na rede elétrica. Possui 03 anos de garantia contra defeitos de fabricação.

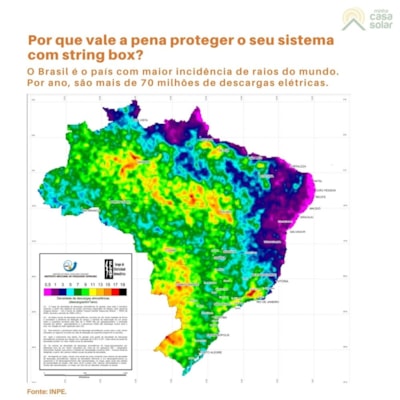

A string box SBCA CLFB50 3P conta com a qualidade reconhecida da CLAMPER – a marca de DPS mais vendida e indicada do Brasil. Os quadros de proteção da CLAMPER do tipo Front Box são melhores porque incluem DPS desenvolvido especificamente para atender a realidade das descargas atmosféricas (raios) que ocorrem no Brasil e que são acima da média internacional. Também atende às normas IEC 61643-1, UL 1449, ABNT NBR 5410 e NBR 60898 de fabricação padrão do Brasil.

Importante: Para que o DPS funcione é obrigatório que a edificação tenha sistema de aterramento. Caso isso não ocorra, o sistema de proteção contra raios (descargas atmosféricas) não irá funcionar.

A SBCA CLFB50 3P foi fabricada com invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água.

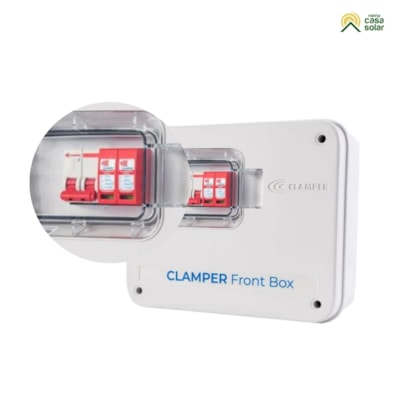

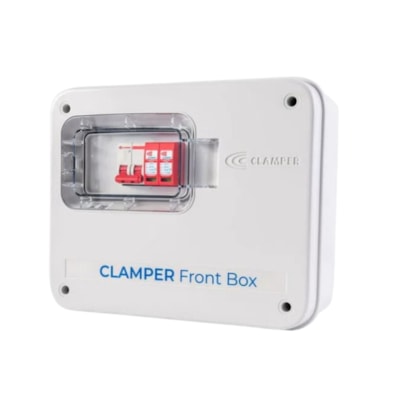

Também chamada de front box CLAMPER, é um acessório indispensável para proteção do sistema fotovoltaico porque evita o desligamento, a manutenção ou a substituição dos equipamentos elétricos do local de instalação, desde o sistema de energia solar até os aparelhos eletroeletrônicos e eletrodomésticos.

Atenção: O uso da string box CA não substitui o uso da string box CC. Os dois acessórios funcionam em conjunto, protegendo tanto a entrada CC (solar), quanto a saída CA (rede) de inversores On-Grid, Híbridos e Inversores Carregadores de baterias.

A SBCA CLFB50 3P suporta inversor On-Grid ou inversor híbrido trifásico 220Vca com potência de até 33kW (33.000W), com corrente de saída de até 50A.

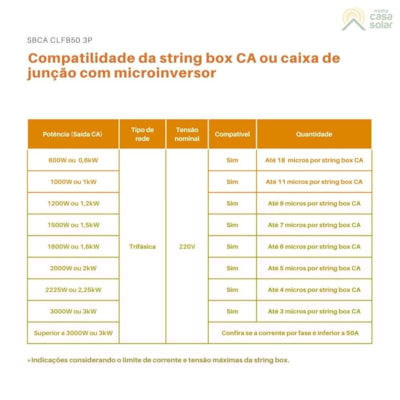

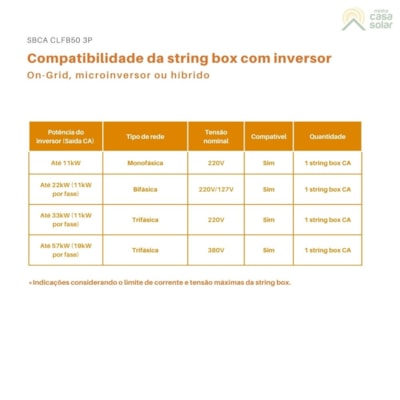

Compatibilidade da string box SBCA CLFB50 3P com inversor On-Grid, microinversor e híbrido


*Indicações considerando o limite de corrente e tensão máximas da string box.

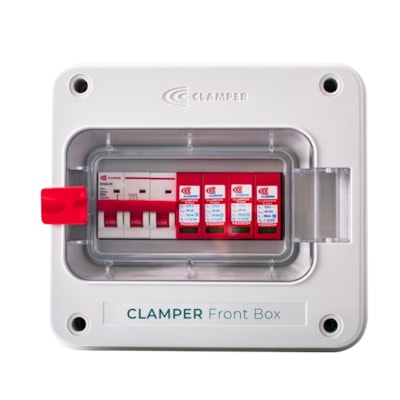

O quadro elétrico de proteção CA inclui 04 Dispositivos de Proteção contra Surtos preparados para suportar até 20kA de descarga. São tipo DPS tipo Plugue, o que facilita a substituição pelo próprio usuário. Também é equipado com a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 275V(Ucov).

Esta front box CLAMPER conta com 03 disjuntores que aceitam corrente de até 50A por entrada e curva de disparo termomagnética C, que garante o seccionamento rápido (< 25ns) para proteção da saída de energia em corrente alternada. Também permite o seccionamento (liga/desliga) para realizar manutenção segura no inversor, na rede ou instalação de aparelhos no circuito elétrico do local, como chuveiro. Tudo isso aumenta a confiabilidade do sistema, evitando prejuízos financeiros com danos e queima de equipamentos.

A SBCA CLFB50 3P é uma alternativa com instalação com alta confiabilidade, pois substitui quadro elétrico de proteção artesanal. Fato que aumenta a segurança e acelera a instalação, principalmente em locais com baixa disponibilidade de mão de obra especializada em energia solar.

Sobre a marca
Fundada em 1991, a CLAMPER Solar atua no mercado de soluções para proteção de circuitos eletroeletrônicos, contra danos causados por raios e surtos elétricos. Pioneira no segmento no Brasil, a empresa iniciou sua trajetória desenvolvendo projetos customizados de Dispositivos de Proteção contra Surtos (DPS) para grandes indústrias e logo, se tornou  a marca mais utilizada e indicada por especialistas do setor de energia.

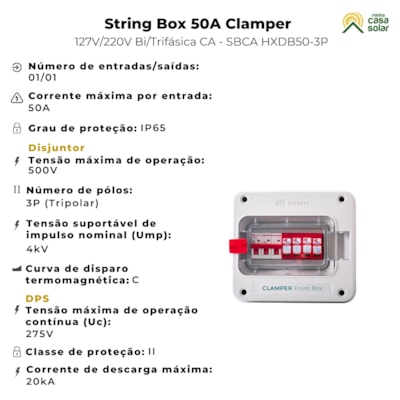

Informações Gerais
Tipo: Trifásica
Tensão nominal(Un): 220V (Fase - Neutro) ou 380V (Fase - Fase)
Corrente nominal: 50A
Frequência nominal: 50/60Hz
Número de entradas/saídas: 01/01

Invólucro
Material: Policarbonato com proteção UV
Grau de Proteção: IP65

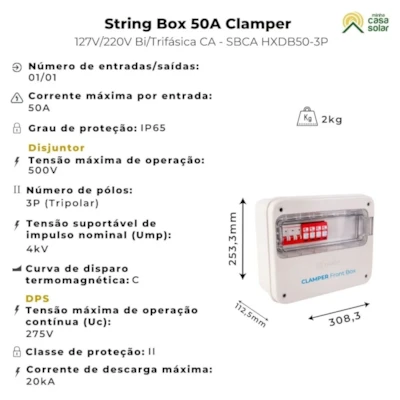

Dimensões: 308,3 x 253,3 x 112,5mm
Peso aproximado: 2kg
Tipo de montagem: Parede

Entrada/Saída
Ponto de conexão da entrada (L/N): Diretamente no disjuntor
Ponto de conexão da saída(L/N): Diretamente nos conectores
Seção dos cabos de entrada/saída: 10mm²

Aterramento
Ponto de conexão do aterramento: Diretamente no conector
Seção dos cabos: 6mm²

Disjuntor
Tensão de isolação nominal(Ui): 500V
Números de pólos: 3P, tripolar
Tensão suportável de impulso nominal(Uimp): 4kA
Capacidade de interrupção: 6kA
Corrente nominal(In): 50A
Tecnologia de disparo: Termomagnético
Curva de disparo: C
Seção dos condutores de entrada: 25mm²
Torque de fixação dos condutores: 2.5N-m
Norma: IEC 61643-11 / UL 1449 / ABNT NBR 5410

DPS
Tensão máxima de operação contínua(Ucov): 275V
Classe de proteção: II
Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
Tempo de resposta típico: ≤25ns
Corrente de descarga nominal: 10kA
Corrente de descarga máxima: 20kA
Nível de proteção(Up): ≤1,2kA
Indicação de serviço: Local
Seção dos condutores de entrada: 4 até 25mm²
Torque de fixação dos condutores: 3 ± 5%
Grau de proteção: IP20


• Circuito elétrico de empresas e residências, com instalação após o “padrão de energia”;
• Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
• Nobreak solar em locais com queda frequente da energia fornecida pela concessionária;
• Sistema conectado à rede (Grid-Tie) em residências e empresas para consumo simultâneo e inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região;

Downloads:

1. Posso utilizar a string box CA em corrente contínua (CC)?
Não. Essa string box foi desenvolvida exclusivamente para receber a energia solar após conversão para corrente alternada, feita pelo inversor On-Grid, microinversor, inversor de tensão ou inversor carregador de baterias. Neste caso, o adequado é utilizar uma string box solar CC.

2. Como escolher a string box CA para o meu sistema fotovoltaico?
O modelo ideal precisa atender a corrente máxima e tensão máxima da saída de energia do inversor, além ser compatível com o tipo (monofásica, bifásica ou trifásica) e tensão da sua rede elétrica.

3. Quais os erros mais comuns na instalação do quadro elétrico de proteção?
No momento de montar o sistema de energia solar, é comum:

1. Comprar string box com DPS e Disjuntos com especificações inadequadas para a necessidade;
2. Utilizar cabos elétricos com tamanho e/ou espessura inadequada;
3. Apertar pouco ou muito os terminais

Veja a lista de equipamentos mais adequados para usar com este produto.

A string box CLAMPER tem 03 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?
Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela CLAMPER pelo formulário disponível nesta página. Caso seja necessário, você pode entrar em contato pelo SAC, ligando para 31 3689-9514 ou  enviando uma mensagem no WhatsApp.

O que invalida a garantia?

• Desmontar, modificar ou alterar/remover as identificações originais da string box;
• Utilização ou instalação incorreta;
• Danos causados pelo arranjo fotovoltaico, como corrente e/ou tensão acima do limite da string box solar;
• Entre outras condições que invalidam a garantia.
